普源MSO8064数字示波器测量频率的方法

发布日期:2024-04-03 14:55:43         浏览数:

  频率测量是电子工程中的一项基本任务,用于表征信号的周期性变化。普源MSO8064数字示波器是一款功能强大的测量仪器,可用于测量各种信号的频率。本文将详细介绍使用普源MSO8064数字示波器测量频率的方法。

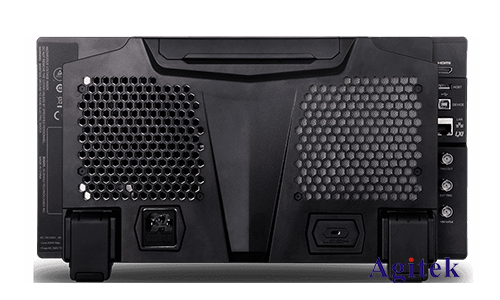

普源MSO8064数字示波器测量频率的方法(图1)

  测量原理

  频率测量基于测量信号的周期。信号的周期是两个相邻峰值或谷值之间的间隔时间。频率是周期时间的倒数,即:

  频率=1/周期

  测量步骤

  1.连接信号源

  将要测量的信号连接到示波器的输入通道。确保信号幅度在示波器的测量范围内。

  2.设置示波器参数

  垂直刻度:调整垂直刻度以获得清晰的信号显示。

  水平刻度:调整水平刻度以显示信号的多个周期。

  触发电平:设置触发电平以稳定信号显示。

  触发模式:选择合适的触发模式(例如边缘触发)。

  3.进行频率测量

  自动测量:在示波器的显示屏上,选择“测量”选项卡。然后,选择“频率”测量类型。示波器将自动测量并显示信号的频率。

  手动测量:使用示波器的游标功能手动测量两个相邻峰值或谷值之间的间隔时间。然后,使用公式“频率=1/周期”计算频率。

  4.考虑测量误差

  影响频率测量精度的因素包括:

  采样率:示波器的采样率决定了信号的采样频率。采样率越高,频率测量越准确。

  触发不确定性:触发不确定性是示波器触发信号时的时间偏差。触发不确定性会影响频率测量的准确性。

  信号噪声:信号中的噪声会干扰频率测量。噪声越大,频率测量越不准确。

  高级测量功能

  普源MSO8064数字示波器还提供了一些高级测量功能,可以提高频率测量的准确性和效率:

  谐波分析:谐波分析功能可以测量信号中各个谐波分量的频率和幅度。

  FFT(快速傅里叶变换):FFT可以将信号分解为频率分量,从而提供信号的频谱视图。

  触发延迟:触发延迟功能允许在触发事件发生后延迟一定时间开始测量,从而提高频率测量的准确性。

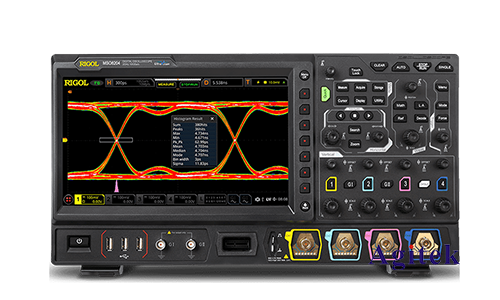

普源MSO8064数字示波器测量频率的方法(图2)

  使用普源MSO8064数字示波器测量频率是一个相对简单的过程。通过遵循本文中概述的步骤并考虑影响测量精度的因素,可以获得准确可靠的频率测量结果。示波器的高级测量功能进一步增强了频率测量的能力,使其成为电子工程师必不可少的工具,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
