普源示波器MSO8064测试纹波方法

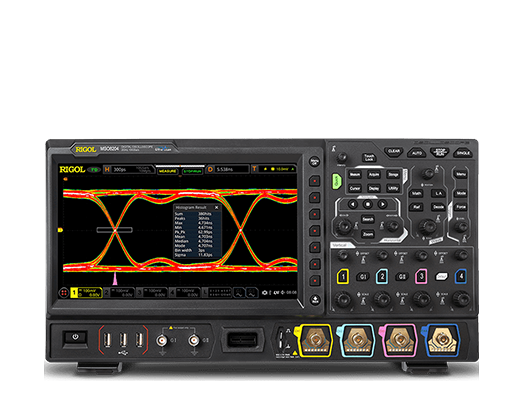

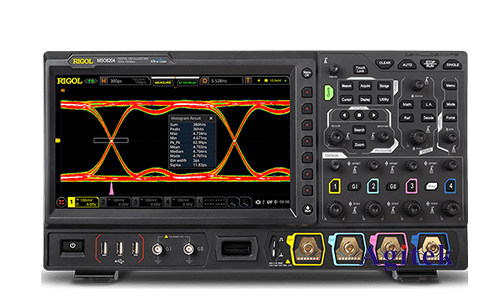

　　在电子工程领域，纹波（Ripple）是一种在电源输出中的不期望的交流成分。它可以对电路性能产生不利影响，因此精确地测量和分析纹波对于确保电子设备的稳定性和可靠性至关重要。普源示波器MSO8064是一款高性能的测试工具，广泛应用于这种测量任务。本文将详细介绍如何使用MSO8064示波器进行纹波测试。

　　一、设备准备

　　在进行纹波测试之前，我们需要确保所有设备和工具都已准备就绪。具体包括：

　　1.普源示波器MSO8064：确保设备处于良好工作状态，固件为最新版本。

　　2.测试探头：通常使用高带宽的探头（例如10X探头）以减少测量误差。

　　3.被测设备（DUT）：被测设备通常是电源模块或其他电路。

　　4.接地线：用于确保探头和示波器的接地良好。

　　二、连接和设置

　　1.连接探头：将探头连接到MSO8064的通道上。建议使用高带宽探头，并选择合适的衰减比（例如10X）。注意探头的接地线要尽量短，以减少引入的干扰。

　　2.接地良好：确保示波器和被测设备的接地良好。一个良好的接地连接可以减少噪声和干扰，从而提高测量的准确性。

　　3.设置示波器参数：

　　-带宽限制：为了减少高频噪声对纹波测量的影响，可以在示波器上启用带宽限制功能（例如20MHz带宽限制）。

　　-时间基准：设置合适的时间基准（例如20μs/div或50μs/div），以便能够清晰地观察到纹波信号。

　　-电压基准：根据被测电源的纹波大小，调整垂直刻度（例如10mV/div或20mV/div），使纹波信号尽量占满屏幕。

　　三、测量步骤

　　1.启动示波器：打开示波器并选择适当的通道。

　　2.调整触发：设置触发模式为自动（Auto）或普通（Normal），触发电平略高于纹波的峰值电平，确保波形稳定显示。

　　3.捕捉波形：调整示波器的时间基准和电压基准，以捕捉到完整的纹波波形。如果波形不稳定，可以适当调整触发电平和时间基准。

　　4.波形分析：利用示波器的测量功能，对捕捉到的纹波波形进行分析。可以使用以下几种测量功能：

　　-峰峰值（Peak-to-Peak）：测量纹波的最大振幅。

　　-均方根值（RMS）：测量纹波的有效值。

　　-频率分析：如果示波器支持FFT功能，可以对纹波信号进行频谱分析，了解纹波的频率成分。

　　四、注意事项

　　1.减少噪声干扰：在进行纹波测量时，尽量减少环境噪声的干扰。例如，可以在屏蔽良好的环境中进行测量，或者使用低噪声的电源。

　　2.正确接地：探头的接地线要尽量短，减少引入的寄生电感和电阻。

　　3.重复测量：为了确保测量结果的准确性，可以进行多次测量，并取平均值作为最终结果。

　　五、结果记录和分析

　　在完成测量后，需要将测量结果记录下来，并进行详细的分析。这些记录包括：

　　-测试条件：包括示波器的设置参数、测试环境、被测设备等。

　　-测量数据：峰峰值、均方根值、频谱分析结果等。

　　-测量图像：保存波形截图，以便后续分析和报告使用。

　　通过以上步骤，您可以利用普源示波器MSO8064准确测量和分析电源纹波，从而帮助优化电源设计，提升电路的稳定性和可靠性。
