普源示波器DHO4000与DS70000探头校准指南

发布日期:2025-07-10 11:45:22         浏览数:

示波器探头的精准校准是确保测量数据可靠的关键环节。通常而言,探头校准主要有两种方式:其一为调整探头上的可变补偿电容调节旋钮,这是最常用的方法;其二则是借助示波器的内置软件进行校准。下面将分别详细介绍这两种方法的操作流程。

第一种方法:通过调整探头补偿电容校准

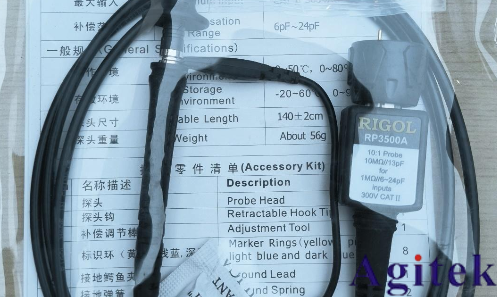

我们以普源精电的 DHO4000 示波器及其附赠的无源高阻探头 RP3500A 为例,具体步骤如下:

普源DHO4000 系列数字示波器是专为满足主流数字示波器市场中设计、调试和测试的广泛需求而打造的。它搭载了 RIGOL 全新自研的半人马座芯片组,具备 1,500,000 次 / 秒的波形捕获率(Ultra Acquire Mode)、500 Mpts 的存储深度、12 bit 分辨率,同时拥有出色的本底噪声性能和垂直测量精度,能够满足更高精度的测量需求,为用户带来卓越的测试测量体验。

普源示波器DHO4000与DS70000探头校准指南(图1)

校准步骤:

准备工作:选定所需使用的示波器,保证其自身的准确性与稳定性。一般来说,Rigol 示波器自带一个校准方波输出端口,该端口输出的信号为 3Vpp、1kHz 的方波,可用于探头校准。DHO4000 的校准方波输出口位于正面的右下角。

连接线路:将示波器探头的接地夹连接到示波器的接地端,再把探头的信号输入端子连接到示波器的校准信号输出端口。

调整示波器参数:对示波器进行设置,选择合适的垂直和水平刻度,以便能够清晰地观察到校准信号的波形。

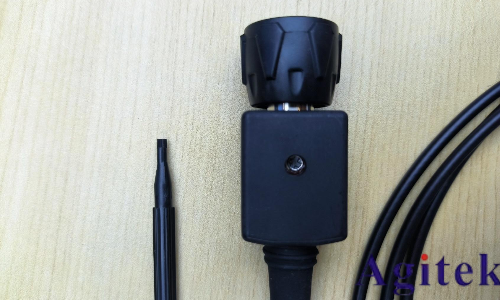

校准补偿电容:RP3500A 探头上设有一个可变的补偿电容调节旋钮。仔细观察方波信号的上升沿和下降沿,若出现过冲、振铃或变形现象,说明需要调整探头的补偿电容。此时,缓慢转动探头的补偿电容调节旋钮,直至方波的上升沿和下降沿变得尽可能陡峭,且无过冲和振铃。达到这一状态时,表明探头与示波器的输入阻抗匹配良好,校准完成。

验证校准结果:可通过对比不同探头或不同通道显示的校准信号,来验证校准结果的一致性。若条件允许,使用已知准确的信号源输入不同频率和幅度的信号,检查示波器显示的准确性和稳定性。



普源示波器DHO4000与DS70000探头校准指南(图2)

注意事项:

进行探头校准时,需保证环境稳定,避免外部干扰影响校准结果。

应定期对示波器探头进行校准,以确保测量的准确性。

第二种方法:通过示波器内置软件校准

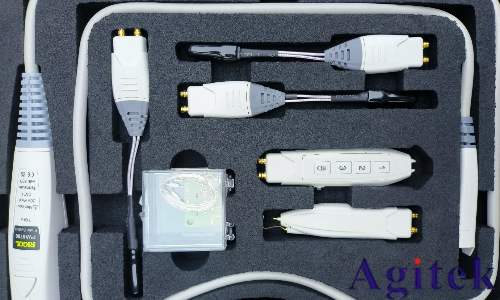

我们以普源精电的 DS70000 示波器及其适配的差分有源探头 PVA8700 为例,步骤如下:



普源示波器DHO4000与DS70000探头校准指南(图3)

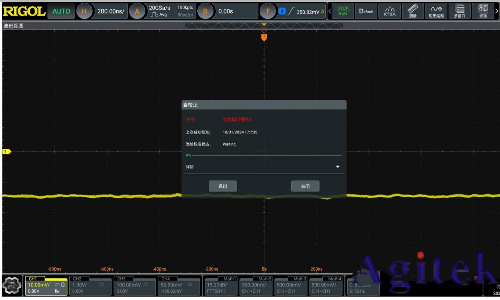

1、把有源探头PVA8700插入示波器,然后示波器会弹出如下窗口。

普源示波器DHO4000与DS70000探头校准指南(图4)

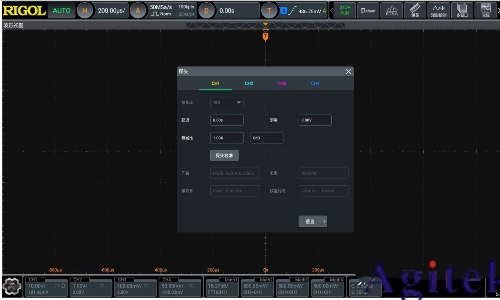

2、点击探头校准,示波器会自动进行探头校准。如下图所示。

普源示波器DHO4000与DS70000探头校准指南(图5)

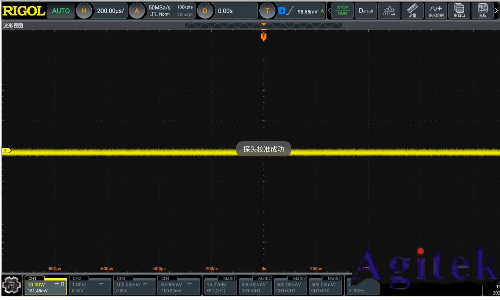

3、示波器的探头校准完成后会弹出探头校准成功,如下图所示。

普源示波器DHO4000与DS70000探头校准指南(图6)

为了在示波器上获得**的测量结果,您需要根据特定应用选择合适的探头和附件。如需了解更多信息,可查看适用于 Rigol 示波器的完整探头和附件选择指南。
