泰克示波器 MSO24 触发功能设置指南

发布日期:2025-07-10 11:39:47         浏览数:

触发功能是示波器稳定捕获和显示信号的核心,泰克 MSO24 示波器凭借灵活的触发设置,能精准捕捉各类信号特征。以下详细介绍其触发功能的设置方法与应用技巧。

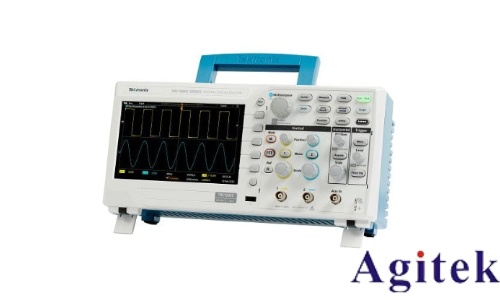

泰克示波器 MSO24 触发功能设置指南(图1)


触发模式与信源选择

首先按下面板上的 “TRIGGER” 键,进入触发设置界面。在 “Mode” 选项中,可选择三种基础模式:

自动触发:无符合条件的信号时,示波器持续刷新波形,适合观察连续信号。

常态触发:仅当信号满足触发条件时才显示波形,适用于捕捉单次或间歇性信号。

单次触发:按下后等待符合条件的信号,捕获一次后停止刷新,用于记录瞬态事件。

信源选择通过 “Source” 菜单完成,可从 CH1、CH2 模拟通道或数字通道中选取触发信号,确保触发源与被测信号相关联,例如测量 CH1 的正弦波时,优先选择 CH1 作为触发源。

关键参数设置

触发电平:旋转 “Level” 旋钮调节,屏幕上的水平触发线会同步移动。对于脉冲信号,建议将电平设置在信号幅度的 50% 处,确保稳定触发;对于噪声较大的信号,可适当提高或降低电平以避开噪声干扰。

触发边沿:在 “Slope” 选项中选择上升沿、下降沿或任意沿。测量数字电路的时钟信号时,通常选择上升沿触发;分析脉冲下降沿的毛刺时,则切换为下降沿触发。

耦合方式:包括 AC、DC 和噪声抑制。AC 耦合可滤除直流分量,适合观察交流信号;DC 耦合保留全部信号成分,用于测量含直流偏置的信号;噪声抑制模式能削弱高频噪声,避免误触发。

高级触发功能应用

MSO24 支持脉冲宽度触发,在 “Type” 中选择 “Pulse”,可设置脉冲宽度阈值,捕捉宽于或窄于设定值的脉冲,例如检测电路中的异常窄脉冲毛刺。

对于周期性信号,可启用 “视频触发”,选择 PAL 或 NTSC 制式,精准同步视频信号的场或行同步脉冲,稳定显示视频波形。

设置步骤与注意事项

连接信号至目标通道,按下 “TRIGGER” 键进入设置界面。

选择触发源和模式,根据信号类型设置边沿和耦合方式。

调节触发电平,观察波形是否稳定,若存在抖动可微调电平或启用噪声抑制。

复杂信号可搭配高级触发类型,如脉冲或视频触发,细化参数以捕获特定特征。

注意:设置触发前需确保探头衰减比与示波器通道匹配,避免因信号幅度失真导致触发失效;测量高频信号时,建议缩短探头线缆长度,减少干扰影响。

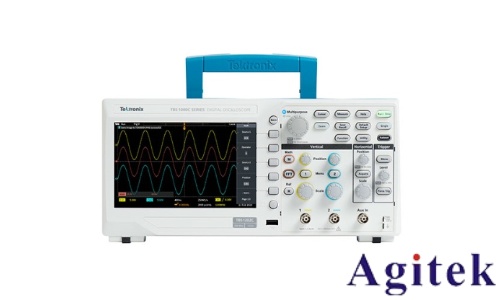

泰克示波器 MSO24 触发功能设置指南(图2)

掌握泰克 MSO24 的触发设置,能显著提升信号分析效率,无论是常规电路调试还是复杂信号捕获,都能精准定位关键信号特征,为故障排查提供可靠依据。
