是德示波器 MSOX3034T 校准指南

发布日期:2025-07-10 11:58:26         浏览数:

是德示波器 MSOX3034T 作为高精度测量仪器,定期校准是保证测量数据可靠性的关键校准需遵循规范流程,以下为详细操作指南。

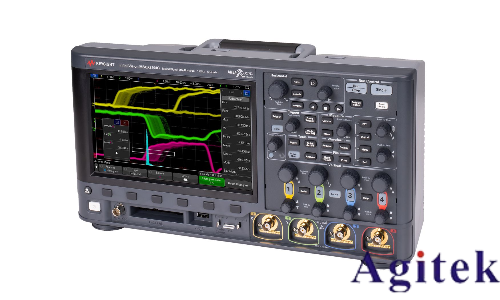

是德示波器 MSOX3034T 校准指南(图1)


校准前准备

环境要求:校准需在温度 23±5℃、湿度 30%-70% 的环境中进行,避免气流、振动及电磁干扰。提前 1 小时开机预热,确保仪器内部温度稳定。

设备清单:需准备 9V 直流电源、标准信号发生器(如是德 E8257D)、50Ω 终端负载、校准证书有效的探头(如 N2891A)及绝缘手套。

安全检查:确认电源线绝缘完好,仪器接地可靠,避免校准过程中发生触电或设备损坏。

校准步骤

进入校准模式:按下前面板 “Utility” 键,在菜单中选择 “Service”,输入管理员密码后进入 “Calibration” 选项,选择 “Full Calibration” 启动全校准流程。

直流增益与偏移校准:将探头衰减比设为 10:1,连接标准直流电压源至 CH1 通道。按提示依次输入 0.1V、1V、10V 标准电压,示波器自动记录实测值并修正偏差。完成后重复操作 CH2-CH4 通道。

时基校准:接入 1kHz 标准方波信号,在 “Time Base” 菜单中设置 100μs/div。示波器通过内置计数器比对信号周期,自动校准水平时基误差,确保 ±0.01% 的时基精度。

触发阈值校准:输入 50mVpp、10kHz 正弦波,调节触发电平至信号中点。示波器自动检测触发响应点,修正不同通道的触发阈值偏差,保证触发灵敏度一致性。

校准后验证

信号验证:使用 10MHz 标准信号源,检测各通道幅值测量误差,应≤1%;观测 100ns 脉冲信号,上升沿测量偏差需<3%。

存储校准数据:校准完成后,仪器自动生成校准报告,可通过 USB 接口导出存档。同时按下 “Save/Recall” 键保存校准参数至内部存储。

注意事项

校准周期建议为 1 年,若仪器经历剧烈运输或环境变化,需提前校准。

非授权人员不得拆解仪器内部校准电位器,否则会导致校准失效。

探头需单独校准,通过 “Probe Compensation” 接口输出 1kHz 方波,调节探头补偿电容至波形无过冲。

是德示波器 MSOX3034T 校准指南(图2)

严格遵循上述流程,可确保 MSOX3034T 在 300MHz 带宽内保持测量精度,为研发、生产中的信号分析提供可靠保障。
