安捷伦示波器脉宽设置

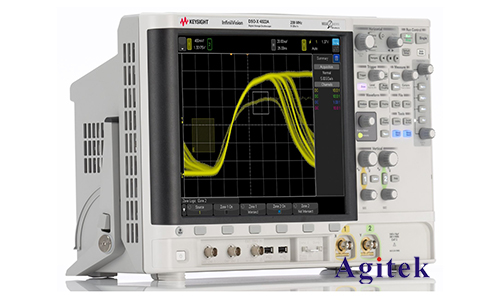

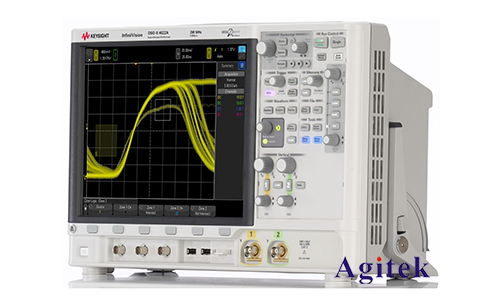

　　安捷伦（Agilent）示波器是一款高性能的测试仪器，广泛应用于电子工程、通信、航空航天等领域。正确设置示波器的脉宽测量参数，可以帮助我们精确捕捉和分析信号的特性。作为一名专业的工程师，本文将带您详细了解如何在人性化操作的基础上，优化安捷伦示波器的脉宽设置。

　　1.理解脉宽测量的基础

　　脉宽是指信号的高电平持续时间，在时域上表示为脉冲的宽度。脉宽测量在数字电路、脉冲信号分析和通信系统中尤为重要。正确的脉宽设置可以确保信号的完整性，避免误差和信号失真。

　　2.安捷伦示波器的基本操作界面

　　安捷伦示波器的用户界面直观易用，主要分为以下几个部分：

　　-显示屏：实时显示输入信号波形。

　　-控制面板：用于调整各种参数，包括时基、触发、电压标度等。

　　-菜单导航：提供详细的功能设置选项，如测量类型、信号处理等。

　　在进行脉宽测量之前，首先确保示波器已正确连接并启动。将待测信号连接到示波器的输入通道，并确认信号在显示屏上正常显示。

　　3.设置时基和电压标度

　　时基决定了示波器显示屏上信号的时间分辨率。对于脉宽测量，我们需要确保时基设置足够细致，以便清晰地观察到信号的上升沿和下降沿。

　　1.调整时基：在示波器的控制面板上，找到“时基”旋钮或按钮，逐步调整，直到信号的一个完整周期清晰显示在屏幕上。一般来说，时基应设置为信号周期的十分之一左右，以确保细节清晰可见。

　　2.调整电压标度：电压标度决定了信号的垂直分辨率。通过调节“电压标度”旋钮，使信号的高低电平充分占据显示屏的垂直范围，避免信号过小或过大导致的观测困难。

　　4.触发设置

　　触发是示波器稳定显示周期性信号的关键。正确的触发设置可以保证信号波形稳定，不会在屏幕上跳动。

　　1.选择触发源：在触发菜单中，选择与输入信号对应的触发源（例如通道1或通道2）。

　　2.设置触发电平：将触发电平调整到信号的中间位置，即在高电平和低电平之间。这样可以确保每次触发都发生在信号的上升沿或下降沿，使得波形稳定。

　　3.选择触发模式：一般情况下，选择“边沿触发”模式。在高级应用中，还可以选择“脉宽触发”模式，以便捕捉特定脉宽的信号。

　　5.脉宽测量设置

　　安捷伦示波器提供了多种脉宽测量功能，通过菜单导航可以轻松访问这些设置。

　　1.进入测量菜单：在显示屏上找到“测量”按钮，按下进入测量菜单。

　　2.选择脉宽测量：在测量选项中，选择“脉宽”或“脉冲宽度”测量模式。根据需要，可以选择测量正脉宽（高电平持续时间）或负脉宽（低电平持续时间）。

　　3.设置测量参数：根据具体需求，设置测量的参考电平。一般情况下，参考电平设为信号幅度的50%，即高电平和低电平的中点。

　　4.启动测量：确认设置无误后，启动脉宽测量。示波器将自动计算并显示脉宽值。

　　6.结果分析和优化

　　测量完成后，可以在显示屏上查看脉宽测量结果。若测量结果与预期不符，可能需要进一步调整设置：

　　1.检查时基和电压标度：确保时基和电压标度设置合理。如果信号过于压缩或扩展，可能导致测量不准确。

　　2.调整触发电平：若触发不稳定，可以适当调整触发电平，使信号波形更加稳定。

　　3.使用平均功能：对于噪声较大的信号，可以启用示波器的平均功能，以减少噪声干扰，提高测量精度。

　　7.常见问题及解决方案

　　1.信号不稳定：如果信号在显示屏上跳动，可能是触发电平设置不当。调整触发电平至信号中点，或选择合适的触发模式。

　　2.测量误差大：如果测量结果波动较大，检查信号连接是否牢固，并使用示波器的滤波或平均功能减少噪声影响。

　　3.无法捕捉脉宽：如果示波器无法正确测量脉宽，可能是时基设置不合适。调整时基，使信号的一个完整周期清晰显示。

　　掌握安捷伦示波器的脉宽设置，是提高信号测量准确性和工作效率的关键。通过正确调整时基、电压标度、触发和测量参数，工程师可以精确捕捉和分析信号的脉宽特性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
