普源示波器怎么测量电源

　　普源示波器测量电源的方法与技巧

　　在电子工程领域，电源测量是确保电路稳定运行的关键步骤之一。普源示波器（RIGOL Oscilloscope）作为一款功能强大的测量工具，以其高精度和易用性在业界备受推崇。本文将详细介绍如何使用普源示波器进行电源测量，并分享一些实用的技巧，帮助您更高效地进行测试工作。

　　一、准备工作

　　1.确认设备

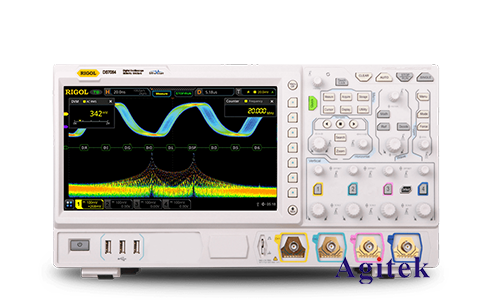

　　首先，确保您使用的是普源品牌的数字示波器，例如DS1000Z系列、MSO/DS2000A系列等。这些型号具备高采样率和宽带宽，能够精确捕捉电源信号的细节。

　　2.校准探头

　　在测量前，请务必对示波器探头进行校准。将探头连接到示波器的校准输出端，并调整探头的补偿电容，使显示波形的上升沿和下降沿无明显过冲或欠冲。

　　3.安全注意事项

　　在测量高电压电源时，确保采取适当的安全防护措施，包括使用绝缘手套和防护眼镜。同时，使用示波器的隔离探头或差分探头，以避免接地回路引起的安全隐患。

　　二、测量步骤

　　1.连接探头

　　将探头的接地夹子（通常是鳄鱼夹）连接到电源的地端。将探头尖端连接到您需要测量的电源输出端。确保连接稳定，避免松动导致测量数据不准确。

　　2.设置示波器参数

　　根据电源的特性，调整示波器的水平时基和垂直灵敏度。例如，若测量的是直流电源，设置示波器的垂直耦合方式为直流耦合（DC Coupling），水平时基可以从1ms/div到10ms/div不等，具体取决于信号的频率和您需要观察的细节。

　　3.捕捉信号

　　启动示波器，观察波形显示。通过调整垂直和水平控制旋钮，使波形稳定显示在屏幕中央。若信号有较大噪声，可以使用示波器的平均功能来平滑波形，从而获得更清晰的信号显示。

　　4.测量参数

　　使用示波器的测量功能，可以直接读取电源的电压峰值、平均值、有效值等参数。若需要观察电源纹波（Ripple），可以放大垂直灵敏度，并使用AC耦合模式排除直流分量的影响，专注于纹波信号。

　　三、常见问题与解决方案

　　1.噪声干扰

　　在测量过程中，可能会遇到噪声干扰问题。为减少噪声影响，可以：

　　-使用短接地线，以减少接地环路引入的干扰。

　　-在示波器和被测电源之间添加滤波器，阻隔高频噪声。

　　-确保测量环境尽量远离电磁干扰源，例如大型电机或无线电发射设备。

　　2.探头补偿不正确

　　若波形显示不稳定或存在畸变，检查探头补偿是否正确。重新进行探头校准，确保波形的上升沿和下降沿无过冲或欠冲。

　　3.测量高压电源

　　对于高压电源，使用示波器的隔离探头或差分探头，确保安全测量。同时，避免在高压电源上直接进行测量，可以考虑使用降压电阻分压器来降低电压，再进行测量。

　　四、实用技巧

　　1.使用触发功能

　　合理设置触发电平和触发模式（如边沿触发、脉宽触发等），可以稳定捕捉到感兴趣的信号。对于电源纹波测量，可以使用AC耦合模式触发，滤除直流成分，专注于高频纹波。

　　2.记录与分析

　　现代示波器通常具备波形记录和存储功能。通过记录长时间的电源波形数据，分析电源在不同负载条件下的性能变化。同时，可以使用示波器的FFT功能，分析电源信号的频谱成分，识别可能的干扰源。

　　3.多通道测量

　　利用普源示波器的多通道功能，可以同时测量电源的输入和输出信号，比较两者的差异，评估电源的效率和稳定性。

　　使用普源示波器进行电源测量，不仅可以获得高精度的电压和频率数据，还能深入分析电源的动态性能和纹波特性。通过合理设置测量参数、校准探头以及采取必要的安全措施，您可以高效、准确地完成电源测量任务，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
