普源MSO8064示波器测试电流波形怎么设置

发布日期:2024-05-16 11:57:36         浏览数:

  作为一名经验丰富的工程师,您可能已经了解了示波器在测试和测量中的重要性。普源(RIGOL)的MSO8064是一款功能强大的混合信号示波器,广泛应用于电子工程中。下面将详细介绍如何使用普源MSO8064示波器进行电流波形的测试,并确保操作简便、结果准确。

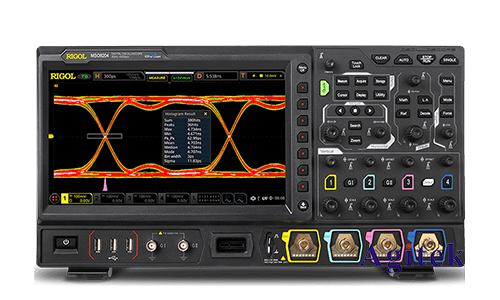

普源MSO8064示波器测试电流波形怎么设置(图1)

  准备工作

  1.确保设备安全接地:***确认示波器和被测电路都已正确接地。这是保证测量准确性和安全性的基础步骤。

  2.选择合适的探头:由于我们要测量的是电流波形,建议使用电流探头(如普源RP1001C)。电流探头能够将电流信号转换为电压信号,便于示波器进行测量。

  3.校准探头:在进行实际测量之前,务必对探头进行校准。普源示波器通常内置有自动校准功能,按下探头校准按钮,按照提示完成校准过程,以确保测量精度。

  连接电路

  1.安装电流探头:将电流探头连接到MSO8064的输入通道。确保探头与示波器接口连接牢固,并且探头钳夹正确接触待测电流导线。

  2.设置电流探头量程:根据预期的电流值设置电流探头的量程。探头的量程设定应尽量与待测信号的峰值电流相匹配,这样可以提高测量精度。

  设置示波器

  1.选择通道和耦合方式:选择与电流探头连接的通道,并将该通道设置为DC耦合模式。DC耦合模式能够显示直流和交流成分的波形,是测量电流波形的常用设置。

  2.调整时基和垂直刻度:根据被测电流信号的频率和幅度调整示波器的时基和垂直刻度。例如,对于高频信号,可以缩短时基;对于大幅度信号,可以增大垂直刻度。

  3.设置触发模式:为了稳定显示波形,设置合适的触发模式和触发电平。触发模式选择边沿触发通常较为合适,触发电平设定为信号的平均值附近,这样可以获得稳定的波形显示。

  波形观测与分析

  1.观察波形:在完成上述设置后,示波器屏幕上应显示出电流波形。此时,可以通过调节时基、垂直刻度和触发电平,优化波形显示效果。

  2.使用示波器测量工具:MSO8064提供了多种测量工具,例如峰值电压、均值、频率、周期等。利用这些工具,可以对电流波形进行详细分析。例如,选择“Measure”功能,设置需要测量的参数,示波器将自动计算并显示结果。

  3.存储和导出数据:如果需要保存测量结果,可以使用示波器的存储功能。MSO8064支持将波形数据存储到U盘或通过USB接口传输到电脑。这样,您可以方便地对数据进行后续处理和分析。

  常见问题及解决方法

  1.波形显示不稳定:如果波形显示不稳定,可能是触发设置不当。尝试调整触发电平或切换触发模式,找到合适的设置使波形稳定。

  2.测量精度不高:测量精度问题可能源于探头校准不准确或量程设置不当。重新校准探头并确认量程设置正确。

  3.信号噪声较大:如果测量过程中信号噪声较大,建议检查探头接触是否良好,电路接地是否可靠。***可以尝试使用带有更高抗干扰性能的探头。

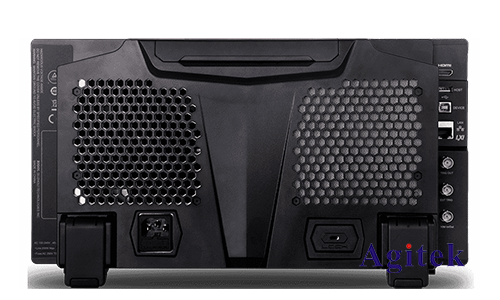

普源MSO8064示波器测试电流波形怎么设置(图2)

  使用普源MSO8064示波器测试电流波形是一个需要细致设置和操作的过程。通过正确选择和校准探头、合理设置示波器参数,您可以获得准确的电流波形测量结果。在日常使用中,保持设备良好的状态和定期校准,是确保测量精度的重要保障。希望本指南能够帮助您更好地使用MSO8064进行电流波形的测量和分析,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
