安捷伦示波器怎么抓波形

发布日期:2024-05-16 12:00:19         浏览数:

  安捷伦(Agilent)示波器是电子工程师和技术人员常用的工具,用于观察和分析电信号的波形。掌握如何正确使用示波器抓取波形,是进行电子测量和测试的基本技能。下面为您详细介绍如何使用安捷伦示波器进行波形抓取,并提供一些实用的技巧和注意事项。

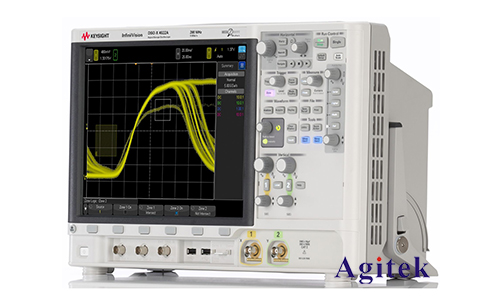

安捷伦示波器怎么抓波形(图1)

  第一步:准备工作

  1.设备检查和连接

  -检查示波器和探头:确保示波器和探头在使用前处于良好状态,没有物理损坏。检查探头是否匹配您所使用的示波器。

  -连接探头:将探头连接到示波器的输入通道。通常,示波器会有多个输入通道,可以选择一个合适的通道进行测量。

  -校准探头:大多数现代示波器配有探头校准功能。将探头连接到校准输出端口,调整探头上的补偿电容,使示波器上显示的方波波形没有失真。

  2.被测电路的准备

  -接地连接:确保示波器探头的地线与被测电路的地相连。这是确保测量准确性和安全性的关键步骤。

  -选择测量点:根据需要选择测量点,将探头连接到被测电路的指定点上。

  第二步:基本设置

  1.垂直系统设置

  -选择通道:选择要使用的通道,并确保该通道已开启。

  -设置灵敏度:调整垂直灵敏度(也称为电压刻度),使得信号波形能够适当地显示在屏幕上。开始时可以选择较大的电压范围,逐步缩小以获得更详细的波形。

  -调整位置:调整垂直位置,使得波形在屏幕上居中显示,便于观察。

  2.水平系统设置

  -设置时间基准:调整水平时基(也称为时间刻度),选择合适的时间范围,使得波形能够完整地显示在屏幕上。一般来说,时间基准需要根据信号频率进行调整。

  -调整触发:触发系统是示波器捕捉稳定波形的关键。设置触发电平和触发类型(如上升沿触发、下降沿触发等),确保波形在屏幕上稳定显示。

  第三步:波形抓取和分析

  1.触发设置

  -边沿触发:这是最常用的触发模式,适用于大多数信号。设置触发电平,使得示波器在信号上升或下降到指定电压时捕捉波形。

  -脉宽触发和视频触发:对于一些特殊信号,可以选择其他触发模式,如脉宽触发(适用于脉冲信号)和视频触发(适用于视频信号)。

  2.自动设置功能

  -现代安捷伦示波器通常配有自动设置功能(Auto Setup),可以根据输入信号自动调整垂直和水平设置。这对初学者非常有用,但在一些复杂情况下,手动调整可能会更精确。

  3.信号捕捉

  -单次捕捉:对于一次性事件或不重复的信号,可以使用单次捕捉模式。按下“单次”按钮,示波器将在触发条件满足时捕捉并显示一个波形周期。

  -连续捕捉:对于连续信号,选择“运行/停止”按钮,使示波器连续捕捉并更新波形显示。

  第四步:数据分析和保存

  1.波形测量

  -使用示波器的测量功能,可以直接在屏幕上显示信号的关键参数,如频率、周期、峰峰值、电压均值等。这些自动测量功能可以大大提高工作效率和准确性。

  2.波形存储

  -大多数安捷伦示波器支持将波形数据存储到内部存储器或外部USB设备中。选择“保存”按钮,根据提示将波形数据保存到指定位置,以便日后分析或记录。

  3.使用数学功能

  -示波器的数学功能允许对波形进行进一步分析,如FFT频谱分析、加法、减法、乘法和除法等操作。通过这些功能,可以深入了解信号的频率成分和其他特性。

  第五步:常见问题和解决方法

  1.信号不稳定

  -检查触发设置,确保触发电平和模式正确。

  -检查探头连接,确保接地良好,没有松动。

  2.波形失真

  -校准探头,确保补偿电容设置正确。

  -检查测量范围和带宽,确保示波器和探头能够处理被测信号的频率。

  3.无信号显示

  -确认通道已开启,并检查垂直和水平设置,确保没有设置错误。

  -检查被测电路,确认信号确实存在。

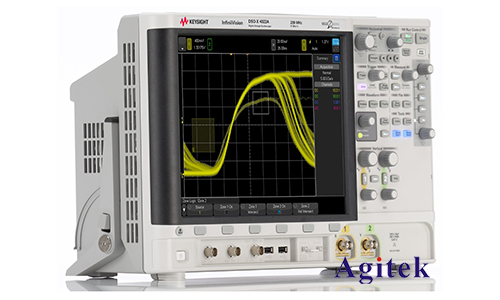

安捷伦示波器怎么抓波形(图2)

  通过以上步骤,您可以熟练地使用安捷伦示波器抓取和分析电信号波形。在实际操作中,灵活运用示波器的各种功能和设置,可以帮助您更加高效地完成测量任务,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
