普源示波器怎么设置干扰

发布日期:2024-05-16 11:55:30         浏览数:

  作为一名专业的电子工程师,在使用普源示波器时,确保信号的准确性和稳定性是至关重要的。干扰是一个不可避免的问题,但通过正确的设置和技巧,我们可以有效地减少干扰,提升测量的准确性。下面将介绍如何设置普源示波器来应对干扰。

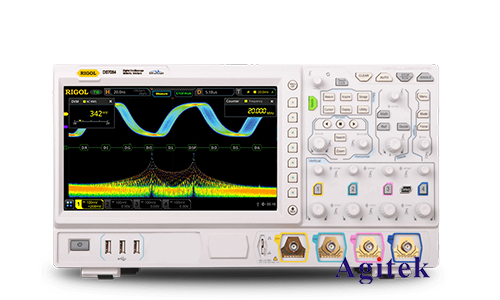

普源示波器怎么设置干扰(图1)

  1.理解干扰的来源

  在开始设置示波器之前,了解干扰的来源是关键。干扰通常分为以下几类:

  -电源干扰:来自电源的高频噪声或纹波。

  -环境干扰:来自周围设备的电磁辐射,例如无线电设备、移动电话等。

  -接地回路干扰:由于不正确的接地引起的干扰信号。

  2.基本设置调整

  2.1接地和屏蔽

  确保示波器和被测电路有一个良好的接地。使用短的接地引线,并尽量减少接地回路面积。***使用屏蔽电缆和屏蔽盒来减少环境电磁干扰的影响。

  2.2带宽限制

  普源示波器提供带宽限制选项,可以在测量低频信号时有效减少高频噪声。通过进入示波器的设置菜单,找到带宽限制选项(通常标记为“Bandwidth Limit”),将其设置为合适的值,例如20MHz或200MHz,具体视所测信号的频率范围而定。

  2.3探头补偿

  探头补偿是确保示波器测量准确的关键步骤。连接探头到示波器的校准信号输出端,调整探头上的补偿电容,使波形达到**状态(通常为方波无过冲或欠冲)。这可以有效减少由于探头引入的测量误差。

  3.高级设置调整

  3.1触发设置

  触发设置是示波器捕捉稳定波形的关键。正确的触发可以有效减少不必要的干扰信号。普源示波器提供多种触发模式,包括边沿触发、视频触发、脉宽触发等。对于一般信号,选择边沿触发,并调整触发电平至信号的中间位置。***可以使用噪声抑制触发模式来减少干扰。

  3.2平均处理

  普源示波器通常带有平均处理功能。通过在“采集”或“平均”选项中设置平均次数(如4次、8次或16次),示波器会对多次采样结果进行平均处理,从而有效减少随机噪声。这对观测低幅值信号非常有帮助。

  3.3数字滤波器

  使用数字滤波器可以进一步减少特定频率的干扰。普源示波器通常提供低通、高通、带通和带阻滤波器。根据干扰信号的频率,选择合适的滤波器类型和截止频率。例如,如果干扰主要来自高频信号,可以使用低通滤波器来衰减这些高频干扰。

  4.实际操作案例

  案例一:电源干扰的抑制

  在测量电源电路时,常常会遇到电源纹波干扰。***确保示波器和被测电路有良好的接地。然后,使用带宽限制功能将带宽设置为20MHz,避免高频干扰进入测量信号。接着,调整触发设置,选择边沿触发,并适当调整触发电平,确保波形稳定显示。最后,启用平均处理功能,设置平均次数为8次,进一步平滑波形,减少噪声。

  案例二:环境电磁干扰的应对

  在一个高电磁环境中进行测量,如工业现场,环境电磁干扰可能会显著影响测量结果。此时,使用屏蔽电缆连接探头,并尽量减少探头引线的长度。启用数字滤波器,根据干扰信号的频率,选择合适的带阻滤波器,设置截止频率来抑制特定频率的干扰信号。

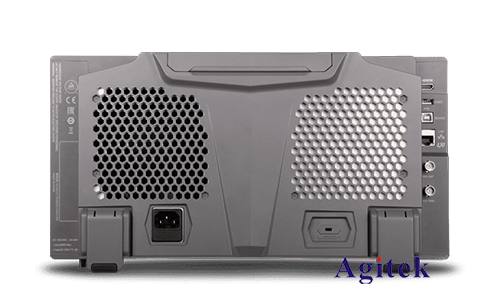

普源示波器怎么设置干扰(图2)

  通过合理的设置和使用技巧,可以有效减少干扰对普源示波器测量结果的影响。确保良好的接地和屏蔽、正确的带宽限制、适当的触发设置、启用平均处理以及使用数字滤波器,都是优化示波器测量准确性的关键步骤,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
