泰克MSO66B示波器测量频率的方法

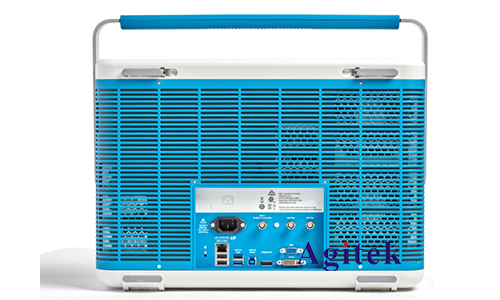

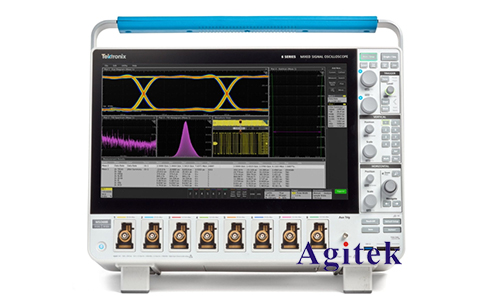

　　泰克MSO66B是一款高性能的混合信号示波器，适用于各种信号测量和分析需求。对于工程师来说，准确测量信号的频率是非常重要的。本文将详细介绍如何使用泰克MSO66B示波器测量频率，并分享一些提高测量精度的小技巧。

　　准备工作

　　在开始测量之前，需要完成以下准备工作：

　　1.连接示波器：将待测信号通过探头连接到示波器的输入通道。确保探头的接地夹和信号地相连，以减少噪声干扰。

　　2.选择通道：打开示波器，选择你连接信号的通道。你可以通过前面板上的通道按钮（如CH1，CH2等）来选择。

　　3.调节示波器设置：调整示波器的垂直和水平时基，以便清晰地显示信号波形。垂直刻度应设置为适当的伏特/格，以便波形在屏幕上占据合适的位置。水平时基应设置为适当的时间/格，以便能清晰地看到一个或多个完整的周期。

　　频率测量方法

　　1.自动测量：

　　泰克MSO66B示波器提供了自动测量功能，这使得频率测量变得非常简单。操作步骤如下：

　　-确保信号稳定并显示在屏幕上。

　　-按下示波器前面板上的“MEASURE”按钮，进入自动测量菜单。

　　-在测量菜单中，选择“Add Measurement”（添加测量），然后在列表中找到“Frequency”（频率）选项。

　　-选择你希望测量的通道，然后按“OK”确认。示波器将自动计算并显示信号的频率。

　　2.手动测量：

　　如果希望了解测量的具体过程或者遇到自动测量无法使用的情况，可以通过手动测量来确定频率。步骤如下：

　　-使用“CURSOR”功能：按下示波器上的“CURSOR”按钮，进入光标菜单。

　　-选择“Time”（时间）光标模式。

　　-使用旋钮将光标放置在波形的两个相邻峰值上，确保光标精确地对齐。

　　-示波器屏幕上将显示两个光标之间的时间差Δt（周期T）。

　　-频率f可以通过公式f=1/T计算得出。

　　3.FFT（快速傅里叶变换）分析：

　　对于复杂的信号，可以使用FFT功能来进行频率分析。FFT可以将时域信号转换到频域，显示出信号的频谱成分。步骤如下：

　　-确保信号在屏幕上稳定显示。

　　-按下“Math”按钮进入数学运算菜单。

　　-选择“FFT”选项，并选择要进行FFT分析的通道。

　　-设置合适的频率范围和显示设置。示波器将显示频谱图，主峰对应的频率即为信号的主要频率成分。

　　提高测量精度的技巧

　　1.探头校准：确保探头已经正确校准。探头校准错误会导致测量误差。

　　2.减少噪声：使用探头的接地夹与被测信号的地紧密连接，减少环境噪声的干扰。

　　3.带宽限制：在测量低频信号时，可以开启示波器的带宽限制功能（如20MHz带宽限制），以减少高频噪声的影响。

　　4.平均功能：对于噪声较大的信号，可以使用示波器的平均功能，通过对多个波形进行平均，减少随机噪声的影响，提高测量精度。

　　5.采样率：选择合适的采样率。采样率过低可能会导致失真，采样率过高可能会带来大量无用数据，增加处理负担。通常采样率应至少为信号频率的10倍。

　　泰克MSO66B示波器是一个功能强大的工具，能够帮助工程师高效准确地测量信号频率。通过合理利用自动测量、手动测量和FFT分析功能，并结合一些提高测量精度的技巧，你可以轻松获得精确的频率测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
