泰克示波器MSO24怎么做眼图分析

泰克MSO24示波器可用于分析眼图，评估数字信号传输质量，以下为具体操作流程：

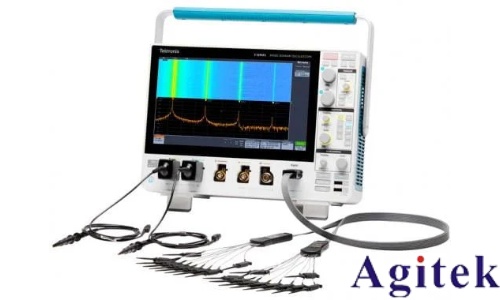

1. 设备连接与基础设置

连接示波器与被测设备：将示波器电源线接入市电，开启示波器，等待其完成自检。依据被测信号特性，选取适配的探头，如测量高速信号，需选用高带宽探头。把探头的一端与示波器的通道接口（如CH1）稳固连接，另一端精准探测被测设备的信号输出端，同时将探头的接地夹可靠连接至被测设备的接地端，以保障信号参考地的一致性，减少干扰。

设置示波器基本参数：按下示波器前面板的“CH1”按键开启通道，按“Auto Setup”键，让示波器自动调节垂直刻度（建议初始设为合适档位，如500mV/div）、水平时基（如设为10ns/div，可依信号频率调整），使屏幕呈现稳定的信号波形。若信号频率已知，可手动调节水平时基，让一个信号周期在屏幕上占据合适宽度，方便后续观察与分析。

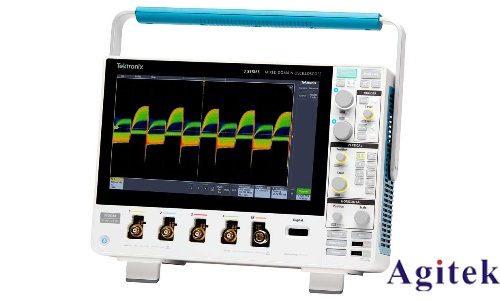

2. 开启眼图分析功能 - 进入测量菜单：在示波器前面板上，按下“Measure”（测量）按键，屏幕会弹出测量参数设置菜单。

选择眼图测量项：在测量菜单中，通过旋转多功能旋钮并按下确认，找到“Eye Diagram”（眼图）测量选项并选中。此时，示波器将自动识别输入信号，并尝试生成眼图。若示波器未自动开启眼图分析功能，可查看菜单中是否有专门的“Analysis”（分析）或“Advanced”（高级）选项卡，在其中寻找眼图分析功能入口并启用。

3. 调整眼图显示参数 - 设置时钟恢复：眼图生成依赖于准确的时钟恢复。在眼图设置菜单中，找到“Clock Recovery”（时钟恢复）选项，根据信号类型选择合适的时钟恢复模式，如针对同步信号，可选择“External Clock”（外部时钟）模式，并接入外部精确时钟源；对于异步信号，选择“Data Recovery”（数据恢复）模式，让示波器从输入数据信号中恢复时钟。部分示波器还提供“Auto”（自动）模式，可先尝试此模式，若效果不佳再手动调整。

调整水平和垂直刻度：旋转示波器的“Horizontal”（水平）旋钮，调节眼图的水平刻度，使眼图在水平方向能完整显示多个单位间隔（UI，Unit Interval，相当于一个时钟周期），一般建议显示3 - 5个UI，以便观察信号的周期性特征。旋转“Vertical”（垂直）旋钮，调整眼图的垂直刻度，让眼图在垂直方向充分利用屏幕显示区域，清晰展现信号的高低电平，便于后续测量眼高、眼宽等参数。

优化触发设置：精准的触发是稳定显示眼图的关键。按下“Trigger”（触发）按键，在触发设置菜单中，根据信号特点选择触发类型，如边沿触发、脉宽触发等。对于数字信号，边沿触发较为常用，设置触发源为对应的信号输入通道，并精细调节触发电平，使触发点位于信号有效电平范围内，确保每次触发都能捕获到稳定的信号段用于眼图叠加。若信号存在噪声干扰，可适当增加触发的滞后值（Hysteresis），增强触发的稳定性。

4. 眼图参数测量与分析 - 测量关键参数：示波器的眼图分析功能通常会自动测量并显示一些关键参数，如眼高（Eye Height），代表信号逻辑“1”和“0”电平之间的差值，反映信号的幅度裕量；眼宽（Eye Width），是眼图在水平方向上的张开宽度，体现信号的时间裕量；抖动（Jitter），描述信号在时间轴上的不稳定程度，包括随机抖动和确定性抖动。在测量界面中，查看这些参数的数值，并与信号的设计指标对比，评估信号质量。若需手动测量，可使用示波器的光标测量功能，将光标分别放置在眼图的关键位置，如眼图的顶部、底部、边缘等，测量相应的电压值和时间值，计算得到眼高、眼宽等参数。

分析眼图形状：观察眼图的整体形状，若眼图呈清晰、对称的张开状态，表明信号质量良好，码间串扰和噪声影响较小；若眼图出现闭合、倾斜、模糊或有过多过冲、振铃等情况，说明信号存在问题。例如，眼图闭合可能是信号幅度不足、噪声过大或码间串扰严重；眼图倾斜可能是信号传输过程中存在不对称的延迟或失真；眼图模糊可能是示波器采样率不足或信号带宽超过示波器带宽。针对不同的眼图异常，进一步排查信号源、传输链路、示波器设置等方面的问题。

5. 保存与记录结果 - 保存眼图图像：按下示波器前面板的“Save/Recall”（保存/调用）按键，进入保存设置界面。选择保存当前显示的眼图图像，可将图像保存为常见格式，如PNG、BMP等，方便后续报告撰写或与他人分享。在保存时，可给文件命名，标注信号名称、测试条件等关键信息，便于管理和查找。

记录测量数据：记录下眼图测量得到的关键参数数值，以及对眼图形状的分析结论。若示波器支持数据导出功能，可将测量数据导出为CSV等格式文件，利用电子表格软件进行进一步的数据处理和分析，如绘制参数随时间或其他变量的变化趋势图，更直观地展示信号质量的变化情况。

使用泰克MSO24示波器进行眼图分析时，要依据信号特性合理设置各项参数，仔细观察眼图形状与测量参数，准确评估信号质量，为数字信号系统的设计、调试和优化提供有力依据。
