使用泰克示波器进行SiC/GaN功率器件双脉冲测试

随着碳化硅（SiC）和氮化镓（GaN）等宽禁带（WBG）功率器件在新能源汽车、光伏逆变器和高效率电源系统中的广泛应用，对其开关特性的精准评估变得至关重要。双脉冲测试（Dual Pulse Test, DPT）作为行业标准方法，能够有效测量器件在开启、关断及反向恢复过程中的动态参数与能量损耗，是验证WBG器件性能的核心手段。泰克科技提供的基于5 Series B MSO示波器的集成化DPT解决方案，为工程师提供了高效、精准且符合标准的测试体验。

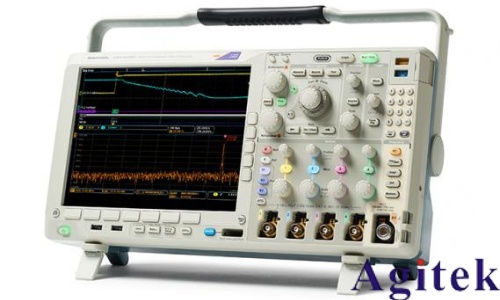

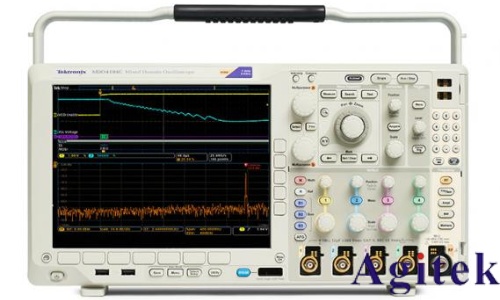

该方案以MSO58B混合信号示波器为核心，具备1GHz带宽和8个输入通道，支持高精度动态波形捕获。配合专用的5-WBG-DPT选件软件，示波器可自动完成仪器设置，并依据JEDEC与IEC标准执行13项关键测量，包括开关时间、损耗计算及二极管反向恢复参数等，确保测试结果具备权威性与可重复性。软件内置任意函数发生器，可便捷生成符合测试需求的双脉冲激励信号，简化了外部信号源的配置流程。

在探头配置方面，系统提供全面的解决方案。测量VGS电压时，推荐使用TPP1000A无源探头或TMDP0200高压差分探头；针对高边VGS测量，TIVP1光隔离探头凭借其卓越的共模抑制比（CMRR），能精准捕捉浮动电平下的栅极电压波形。VDS测量则采用TPP0850或THDP0200高压差分探头，确保高压信号的安全与准确采集。电流测量通过T&M SDN414传感器配合TICP100高带宽电流探头实现，保障了IDS和IG等关键电流参数的动态响应精度。

SiC/GaN器件具有极快的开关速度和高频率特性，对测试系统带宽提出严苛要求。测试方案需具备至少100MHz以上的信号捕捉能力，推荐使用500MHz以上带宽的示波器与探头组合，以避免信号失真。同时，由于DPT过程中可能出现高达60V的反电势电压突波，选择合适的测量接地平面和高隔离性能的探头（如IsoVu技术）至关重要，以保障设备与人员安全。

此外，系统支持自动化测试流程，显著提升测试效率。智能探头与示波器通信，实现自动校准与量程匹配；可编程直流电源为栅极驱动器和VDS供电，增强系统集成度。独特的边沿精修算法有效滤除噪声干扰，提升波形分析准确性。

综上所述，泰克基于5 Series B MSO的双脉冲测试方案，集高带宽、高精度、自动化与标准合规性于一体，是SiC/GaN功率器件研发与验证的理想工具，助力工程师优化功率转换器设计，提升系统效率与可靠性。
