利用普源示波器的高分辨率模式精确测量休眠电流

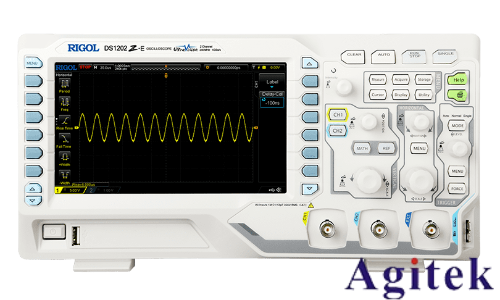

在现代低功耗电子设备的设计与调试中，休眠电流的精确测量至关重要。微安级甚至纳安级的电流消耗直接影响产品的续航能力与能效表现。普源示波器凭借其高分辨率模式（High Resolution Mode），为工程师提供了测量微弱休眠电流的有力工具，尤其适用于电池供电设备、物联网终端等对功耗极为敏感的应用场景。

传统示波器在测量小信号时易受量化噪声和采样精度限制，导致测量结果波动大、分辨率不足。而普源示波器的高分辨率模式通过过采样与数字滤波技术，有效提升垂直分辨率，可达到12位甚至更高，显著降低噪声干扰，提升小信号测量的准确性。在测量休眠电流时，这种高分辨率能力能够清晰捕捉到微弱的电流变化，避免误判或漏判。

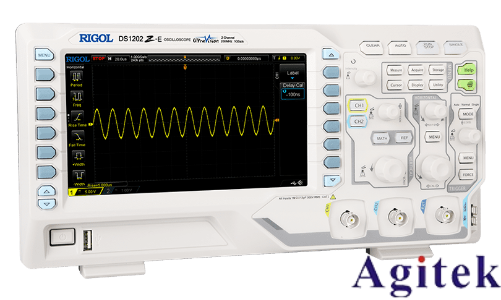

进行测量时，通常采用分流电阻（Shunt Resistor）配合示波器进行电压采样。选择一个高精度、低温漂的低阻值分流器（如1Ω或0.1Ω），串联于电源回路中。将普源示波器探头连接至分流器两端，选择合适的垂直档位（如1mV/div），并启用高分辨率模式。此时，示波器会自动优化采样率与滤波算法，增强信号的信噪比，使微小电压变化得以真实还原。

在示波器设置方面，建议将通道设置为“直流耦合”（DC Coupling），以准确捕获包含直流分量的休眠电流信号。同时，调整时间基准至合适范围（如100ms/div或更慢），以观察完整的休眠周期。启用示波器的“平均”或“高分辨率”采集模式，可进一步抑制随机噪声，提升测量稳定性。

测量过程中，需注意探头接地良好，避免引入外部干扰。同时，确保分流器功率额定值足够，防止因发热影响阻值精度。测量完成后，利用示波器内置测量功能，读取电压波形的有效值或最小值，再根据欧姆定律 $I = V/R$ 计算实际休眠电流。

此外，定期校准示波器与探头，确保系统级测量精度，是获得可靠数据的前提。对于极低电流测量，还可结合电流探头与高分辨率模式进行对比验证，提升结果可信度。

综上所述，利用普源示波器的高分辨率模式测量休眠电流，不仅操作简便，且具备高精度与高稳定性。合理配置测量系统，结合科学的信号处理方法，可为低功耗设计提供坚实的数据支撑，助力产品优化与可靠性提升。
