普源示波器提升调试效率的五大实用技巧

在现代电子工程调试中，示波器不仅是“眼睛”，更是工程师分析问题、定位故障的核心工具。普源（RIGOL）示波器凭借其高带宽、高采样率与多功能集成优势，广泛应用于嵌入式系统、电源测试及通信调试等领域。结合实际应用，以下五大技巧可显著提升调试效率。

一、善用多合一功能，整合测试流程

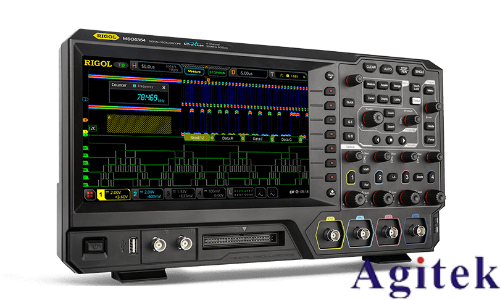

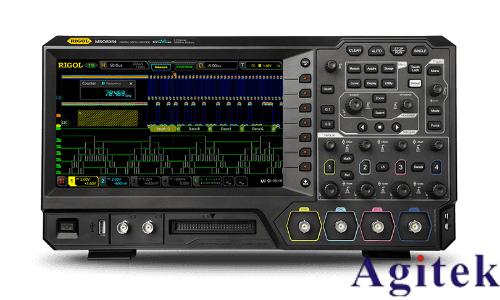

普源MSO5000等系列示波器集成了示波器、逻辑分析仪、协议解码器、任意波形发生器等多种仪器功能。调试嵌入式系统时，无需频繁切换设备，可直接启用I²C、SPI等协议解码功能，实时解析通信数据流，快速识别帧错误或时序异常。同时，内置信号发生器可模拟传感器输入，验证系统响应，极大简化测试流程。

二、优化探头与接地，保障信号真实性

探头是信号采集的第一道关口。应优先选用低电容差分探头或1:1无源探头，避免×10探头放大示波器本底噪声。接地方面，禁用长接地夹，改用接地弹簧或短接帽，将接地线控制在5cm以内，有效减小环路面积，抑制高频振铃与电磁干扰，尤其在电源纹波测试中至关重要。

三、精准设置耦合与带宽，聚焦关键信号

根据测试需求选择AC或DC耦合：AC耦合可滤除直流分量，突出交流噪声；DC耦合则保留完整信号信息。同时，启用20MHz带宽限制功能，可滤除高频干扰，避免噪声“污染”测量结果。对于低频信号分析，则应关闭带宽限制，确保信号完整性。

四、利用高级触发与分段存储，捕获偶发异常

嵌入式系统常出现瞬态毛刺或偶发通信错误。通过设置“序列触发”“逻辑触发”或“模板触发”，可精准锁定特定事件。结合分段存储与波形录制功能，仅在异常发生时记录数据并打上时间戳，既能节省存储空间，又能快速回溯故障时刻的波形细节，大幅提升排查效率。

五、启用协议解码与远程协作，深化分析能力

普源示波器支持45种以上协议解码，可一键解析UART、CAN、I²C等通信内容，并高亮错误帧。配合频谱分析功能，还能定位频域干扰源。此外，通过Web Control远程控制功能，团队成员可实时共享波形与设置，实现异地协同调试，加快问题闭环。

综上所述，掌握这些技巧不仅能发挥普源示波器的全部潜能，更能让调试工作事半功倍，真正实现“精准、高效、可追溯”的工程目标。
