如何用泰克示波器精准执行漏电流与耐压测试

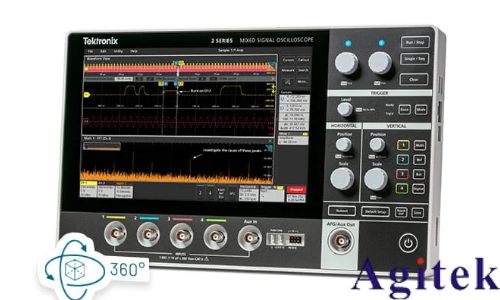

在电子设备的安全检测中，漏电流与耐压测试是评估产品绝缘性能与电气安全性的关键环节。泰克（Tektronix）示波器凭借其高精度、高带宽与强大的信号分析能力，成为执行此类测试的理想工具。然而，要实现精准测量，需结合正确的测试方法、安全规范与设备配置。

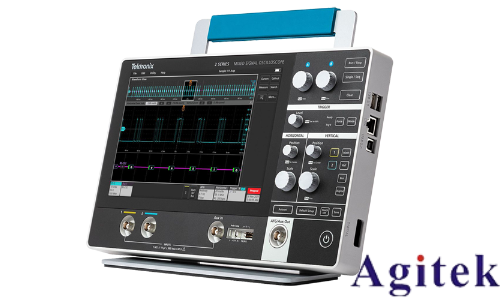

一、测试前准备

首先，确保示波器具备足够的隔离性能与安全等级。推荐使用差分探头或隔离探头测量高压信号，避免接地环路引入误差或造成设备损坏。普通单端探头在高压测试中易引发短路，应严禁使用。同时，确认示波器的采样率与带宽满足测试需求，通常建议带宽不低于被测信号最高频率的5倍。

对于漏电流测试，可通过精密分流电阻（如1kΩ高精度电阻）串联在被测设备接地路径中，将微弱电流信号转换为电压信号，再由示波器采集。耐压测试则需配合耐压测试仪施加高压（如AC 1500V或DC 3000V），同时用示波器监测是否有击穿或异常放电现象。

二、漏电流测量步骤

1. 将被测设备（EUT）电源输入端接入隔离电源，确保测试环境安全。

2. 在EUT的保护接地线中串联一个低阻值、高精度采样电阻（如1Ω或10Ω），注意电阻功率需满足测试要求。

3. 使用泰克差分探头连接采样电阻两端，探头设置为适当衰减比（如100:1）。

4. 示波器设置为交流耦合，调整垂直刻度以捕捉微安级电流对应的微伏级电压信号。

5. 启动设备，示波器将显示漏电流波形，利用测量功能读取有效值或峰值，判断是否符合安全标准（如IEC 60601或IEC 62368）。

三、耐压测试监测

1. 使用耐压测试仪对EUT施加规定电压，持续规定时间（如1分钟）。

2. 在测试过程中，将示波器探头连接至关键绝缘节点（如初级与外壳之间），监测是否出现瞬态放电、闪络或电压跌落。

3. 设置示波器为单次触发模式，捕获异常事件。利用波形记录功能，保存测试全过程，便于事后分析。

四、注意事项

所有测试必须在断电、放电后进行接线，确保操作人员安全。

示波器与探头的额定电压必须高于测试电压，防止击穿。

避免长引线引入噪声，尽量缩短探头接地路径。

定期校准探头与示波器，确保测量精度。

通过合理配置泰克示波器与辅助设备，结合标准测试流程，可实现对漏电流与耐压性能的高精度、可重复监测。这不仅提升产品安全性评估的可靠性，也为设计优化提供有力数据支持。在电气安全日益重要的今天，精准的测试手段是保障产品质量的基石。
