让示波器测量精度与调试效率翻倍六大核心秘诀

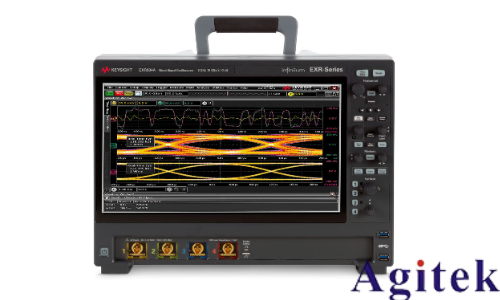

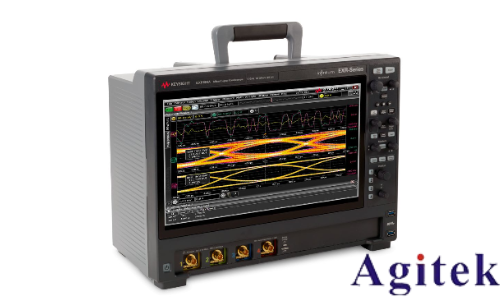

在高速数字技术飞速发展的当下，示波器早已成为电子工程师日常研发、调试中的核心工具。但实际应用中，很多测量偏差并非来自被测设备（DUT）本身，而是源于触发设置、探头选择、刻度调节等基础操作的疏忽。掌握正确的使用方法，才能充分释放示波器的性能潜力。本文整理了6个关键秘诀，帮助工程师精准把控测量要点，提升调试效率与数据可靠性。

秘诀一：精准触发，捕获关键信号

触发是示波器捕获目标信号的核心步骤，直接决定测量的有效性。

优先选择与信号特征匹配的触发模式，如边缘触发适用于脉冲信号，脉宽触发可捕获异常窄脉冲或宽脉冲。

合理调节触发阈值，避免因阈值过高或过低导致信号漏捕或误触发，确保稳定锁定目标波形。

秘诀二：科学选择探头，减少信号失真

探头是示波器与被测信号之间的桥梁，其性能直接影响测量准确性。

根据信号频率选择探头带宽，探头带宽应至少为被测信号最高频率的3-5倍，避免高频信号衰减。

优先使用有源探头测量高速信号，无源探头适用于低频场景，同时确保探头接地良好，缩短接地引线长度以减少干扰。

三：优化刻度设置，清晰呈现波形细节

合理的刻度调节能让波形显示更清晰，便于读数与分析。

水平刻度根据信号周期调整，确保单屏能显示2-3个完整信号周期，方便观察信号时序特征。

垂直刻度以信号峰峰值占屏幕垂直量程的70%-80%为宜，既避免信号溢出，又能充分利用示波器的垂直分辨率。

秘诀四：灵活切换采集模式，适配不同信号类型

示波器的采集模式需根据信号特性灵活选择，才能精准还原信号本质。

常态采集模式适用于大多数周期性信号，能高效捕获稳定波形。

峰值检测模式可捕捉到快速瞬态信号或毛刺信号，平均采集模式则能降低随机噪声对测量的影响。

五：善用协议解码，提升数字信号分析效率

对于总线类数字信号，协议解码功能能大幅简化分析流程。

开启示波器内置的总线协议解码功能（如I2C、SPI、UART等），直接读取协议数据与帧结构。

结合解码结果与原始波形对比分析，快速定位协议交互中的异常点，减少手动解析的工作量。

六：重视校准与环境，保障测量基准可靠

测量前的校准与环境控制是获得准确数据的前提。

定期对示波器进行校准，确保时基、电压等测量参数的精度符合标准。

避免在强电磁干扰环境下测量，必要时使用屏蔽线或屏蔽罩，减少外部干扰对信号的影响。

示波器的高效使用不在于复杂功能的堆砌，而在于对基础操作的精准把控。掌握以上六大秘诀，从触发、探头、刻度等核心环节优化操作，就能有效减少测量偏差，让示波器真正成为电子调试中的“精准利器”。
