普源DSA800系列频谱分析仪诠释高频电子线路的本质

当前，通信行业发展空前，各种新技术和新标准不断涌现，这就对高校中相关的课程内容提出了新的需求，特别是“高频电子线路”，教学内容多，涉及面广，实验量大。然而就当前教学形式来看，如何在有限的时间内，解决学时紧、任务重，提高学生学习质量，已然成为了本课程教学的一大难点。此外，由于频谱分析仪价格昂贵大部分实验室都没有装备频谱分析仪，从而导致大部分学生对于频域信号的理解缺乏直观的认识，同时也不易直观地理解非线性器件对于信号所造成的失真和干扰。因此，如何在有限的预算之下让学生能更直观的看到信号的本质，就成为本课程教学的第二大难点。

这是一篇关于高频电子线路创新实验课程的文档，主要介绍了高频电子线路课程的教学难点以及RIGOL公司如何通过其产品和技术支持来优化实验教学方法。以下是对这些核心内容的简要概述：

1. 高频电子线路课程特点与教学难点:

  课程特点：高频电子线路是一门理论性、工程性、综合性和实践性非常强的课程，对学生就业和深造有重要影响。

  教学难点：

    学时紧、任务重：如何在有限时间内提高学生学习质量。

    实验设备缺乏：大部分实验室缺乏频谱分析仪，导致学生对频域信号的理解缺乏直观认识。

2. RIGOL公司的支持与解决方案:

  产品支持：推出体积小、重量轻、性价比高的DSA800系列频谱分析仪，融入高频电子线路课程中。

  技术支持：通过频谱分析仪优化实验方法，提供更直观的信号观察手段。

3. 课程亮点与实验方法优化:

  单调谐回路谐振放大器：

    传统方法：逐点测量画出频响曲线，计算谐振点、放大倍数和通频带。

    优化方法：利用频谱分析仪直接绘出频响曲线，直观观察并测量相关参数。

    优势：减少实验步骤和误差，提高实验效率，实验结果更清晰直观。

  LC、晶体正弦波振荡电路与晶体管混频电路：

    传统方法：用示波器或频率计测量信号频率和幅度。

    优化方法：利用频谱分析仪观察输出信号的幅频特性和频谱纯度。

    优势：直观观察频谱搬移过程和信号质量，理解非线性时变电路对信号的影响。

  幅度调制电路与二极管包络检波：

    传统方法：用示波器观察调幅信号包络，计算调制深度，观察包络检波器解调性能。

    优化方法：加入频谱分析仪观察调制后的信号频谱图，从时域和频域对比分析检波前后的信号。

    优势：从频域理解调幅理论，理解低通滤波器对解调的影响。

  变容二极管调频与相位鉴频器：

    传统方法：根据频偏差值理解调频理论，用示波器观察调频器和鉴频器的输入输出波形。

    优化方法：用频谱分析仪观测调频信号的频谱变化，从时域和频域对比分析鉴频前后的信号。

    优势：直观理解调频波的频谱结构和动态调制特性，加深对鉴频系统工作原理的理解。

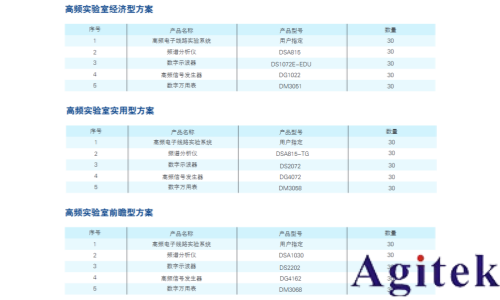

4. 高频实验室方案:

  经济型方案：包括高频电子线路实验系统、频谱分析仪、数字示波器、高频信号发生器和数字万用表。

  实用型方案：包括高频电子线路实验系统、频谱分析仪、数字示波器、高频信号发生器和数字万用表。

  前瞻型方案：包括高频电子线路实验系统、频谱分析仪、数字示波器、高频信号发生器和数字万用表。

这篇文章为高频电子线路实验课程的教学提供了创新的实验方法和解决方案，通过引入频谱分析仪等设备，提高了实验教学的直观性和效率，帮助学生更好地理解高频电子线路的工作原理和实际应用。
