利用泰克MDO3系列频谱分析仪完成EMI预合规测试

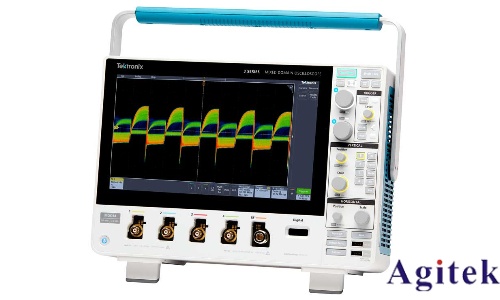

电磁干扰（EMI）预合规测试是电子产品开发中的关键环节，可提前发现电磁干扰问题，避免正式认证测试失败导致的成本与周期延误。泰克MDO3系列混合域示波器凭借集成的频谱分析仪功能，为工程师提供了高效、精准的预合规测试方案，其操作流程与优势如下。

测试准备阶段需完成硬件连接与参数设置。将近场探头或EMI接收天线连接至MDO3的频谱分析输入端口，若测试传导干扰则通过LISN（线路阻抗稳定网络）接入电源端口。启动设备后，进入频谱分析模式，依据目标标准（如CISPR 25、FCC Part 15）设置频率范围——例如汽车电子测试需覆盖150kHz-1GHz，同时调整分辨率带宽（RBW）与视频带宽（VBW），传导测试常用9kHz RBW，辐射测试则多采用120kHz RBW，确保测量精度符合规范。

关键测试步骤聚焦于干扰信号的捕捉与分析。利用MDO3的频谱触发功能，可针对特定频率的突发干扰信号进行稳定捕捉，避免传统扫描方式遗漏瞬态干扰。通过“峰值保持”模式记录测试过程中的最大干扰值，同时结合示波器的时域功能，同步观察干扰信号对应时域波形，快速判断干扰来源是开关电源、时钟信号还是其他数字电路模块。MDO3的彩色余辉显示功能能清晰呈现频谱随时间的变化趋势，帮助识别周期性干扰特征。

数据评估与整改建议是测试的核心价值所在。测试完成后，MDO3可直接将频谱数据与预设的限值线（如CISPR限值）叠加显示，直观判断是否超标。若发现超标点，利用其频率标记功能精确定位干扰频率，结合时域波形分析干扰源的工作状态，例如若干扰频率与MCU时钟频率一致，则可优先优化时钟电路的滤波设计。测试数据支持一键导出为CSV或图像格式，便于生成测试报告并提交给认证机构参考。

MDO3系列的核心优势在于“时域+频域”的同步分析能力。传统频谱仪仅能提供频域数据，而MDO3可同时显示时域波形与频谱，实现干扰信号的“定位-分析-整改”闭环，大幅缩短排查周期。此外，其内置的预合规测试模板可自动完成限值线加载与结果判定，降低操作门槛，非专业EMC工程师也能快速上手。

通过合理利用泰克MDO3系列的频谱分析功能，工程师可在产品开发早期完成EMI问题的发现与整改，显著提升产品合规率，为后续正式认证测试奠定坚实基础。
