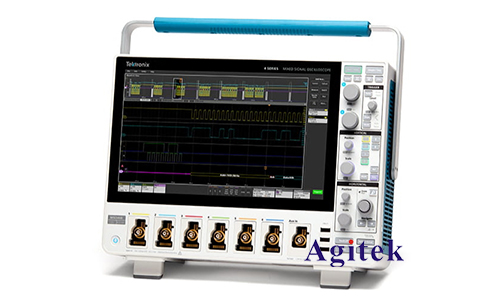

泰克示波器校准的具体步骤

　　作为一名专业工程师，你需要确保你的泰克示波器保持精准和可靠。校准是确保设备准确性的关键步骤。下面，我将详细介绍泰克示波器的校准步骤，以帮助你更好地维护和使用你的测试仪器。

　　1.准备工作

　　工具与设备：

　　-校准信号源（如标准信号发生器）

　　-高精度万用表

　　-适配器和连接电缆

　　-校准软件（如果需要）

　　环境条件：

　　-温度控制在20°C至26°C之间

　　-湿度低于80%

　　-避免电磁干扰

　　确保所有工具和设备都在有效校准期内，并且校准环境条件符合要求。

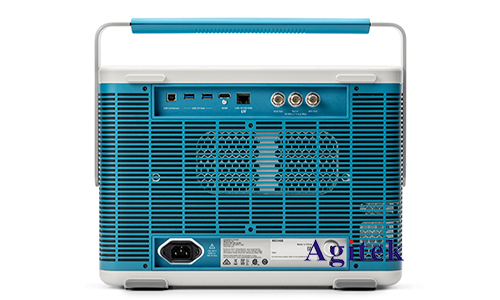

　　2.设备连接

　　将校准信号源连接到示波器的输入通道。使用高质量的BNC电缆和适配器，确保连接牢固无误。此时，可以先对示波器进行自检，确保设备运行正常。

　　3.基本检查

　　自检：

　　-打开示波器，进入设置菜单，执行自检程序。自检可以快速检查示波器的基本功能是否正常。

　　-如果自检失败，请参考用户手册进行故障排除，必要时联系技术支持。

　　初步校准：

　　-使用内置校准信号源，连接到示波器的校准端口。通常内置校准信号为1kHz方波信号。

　　-调整垂直和水平刻度，确保示波器显示信号的幅度和周期正确。

　　4.垂直系统校准

　　直流增益校准：

　　-选择一个精确的直流电压源，输出已知电压（如1V）。

　　-连接电压源到示波器的输入通道，读取示波器显示的电压值。

　　-调整示波器的直流增益校准设置，使其显示值与实际电压值相符。

　　交流幅度校准：

　　-使用标准信号发生器产生已知幅度的正弦波（如1V峰峰值，1kHz）。

　　-连接信号发生器到示波器的输入通道，读取示波器显示的幅度值。

　　-调整示波器的交流增益校准设置，使其显示的幅度值与实际信号幅度一致。

　　5.水平系统校准

　　时间基准校准：

　　-使用信号发生器产生已知频率的方波（如1kHz）。

　　-连接信号发生器到示波器的输入通道，读取示波器显示的信号周期。

　　-调整示波器的时间基准校准设置，使其显示的周期与实际信号周期一致。

　　6.触发系统校准

　　触发电平校准：

　　-产生已知电压水平的触发信号（如0.5V）。

　　-连接信号发生器到示波器的触发输入端口，设置触发电平为已知电压值。

　　-调整触发电平校准设置，使示波器在正确的触发点稳定触发。

　　触发灵敏度校准：

　　-使用标准信号发生器产生低幅度的正弦波信号（如10mV）。

　　-连接信号发生器到示波器的输入通道，调整触发灵敏度，使示波器能够稳定地触发并显示信号。

　　7.综合校准

　　多点校准：

　　-使用不同幅度和频率的信号，对示波器进行多点校准，确保整个量程范围内的准确性。

　　-调整相应的校准设置，使示波器在不同条件下都能准确显示信号。

　　自动校准（如果适用）：

　　-某些高级泰克示波器具有自动校准功能。进入示波器菜单，选择自动校准选项，按照屏幕提示完成校准过程。

　　8.校准记录与验证

　　记录校准数据：

　　-详细记录每一步校准过程中的设置和测量值，生成校准报告。这有助于后续的校准和故障排查。

　　验证校准结果：

　　-使用标准信号再次验证各项校准结果，确保所有校准参数准确无误。

　　-必要时，可以与其他校准设备进行对比验证。

　　9.维护和保养

　　定期校准：

　　-根据使用频率和环境条件，建议每6个月至一年进行一次校准。

　　-保持校准设备和工具的清洁和良好维护，避免因设备问题影响校准结果。

　　存放环境：

　　-将示波器和校准工具存放在干燥、温度适中的环境中，避免受到冲击和振动。

　　通过上述步骤，你可以确保泰克示波器的校准工作顺利完成，保持示波器的高精度和可靠性。准确的校准不仅能提升测试结果的可信度，还能延长设备的使用寿命，为你的工作提供坚实的技术保障，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
