罗德与施瓦茨RTB2004示波器测试纹波方法

　　在电子工程领域，电源纹波的测量是确保设备性能和稳定性的关键步骤。罗德与施瓦茨RTB2004示波器作为一款高性能的中档示波器，为工程师提供了强大的功能和便捷的操作体验。下面将详细介绍如何使用RTB2004示波器进行电源纹波测试。

　　一、示波器简介

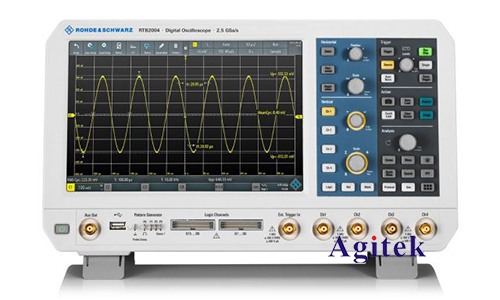

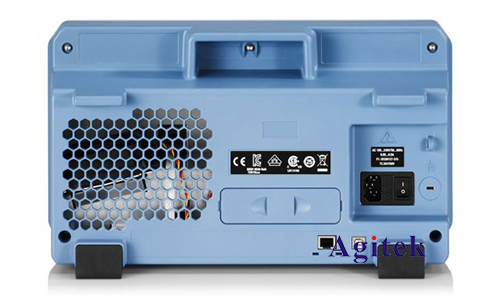

　　罗德与施瓦茨RTB2004是一款性能卓越的示波器，具有4个模拟通道，带宽可达300 MHz，最高采样率为2.5 GSa/s，垂直分辨率达10位。其高清晰度的触摸屏界面和丰富的软件工具，使其成为电源纹波测试的理想选择。

　　二、准备工作

　　在进行纹波测试之前，需要进行以下准备工作：

　　1.设置示波器：确保示波器已正确配置，并选择适当的探头。推荐使用低噪声、低损耗的探头，以获得更准确的测量结果。

　　2.校准探头：连接探头到示波器后，需要进行校准。使用示波器自带的校准信号，对探头进行校准，以确保测量精度。

　　3.选择测试点：确定电源电路中需要测量纹波的具体点，通常是电源输出端。

　　三、连接探头

　　正确连接探头是进行准确测量的关键。以下是连接探头的步骤：

　　1.接地：将探头的接地线连接到电源电路的接地端。确保接地连接牢固，以避免测量中的噪声干扰。

　　2.探头连接：将探头的测试端连接到电源输出端。可以使用适配夹子或测试钩，以确保连接稳定。

　　四、设置示波器参数

　　1.输入耦合：将示波器的输入耦合设置为“DC”模式，以确保测量到直流电平上的纹波信号。

　　2.时间基准：选择合适的时间基准，使纹波信号在示波器屏幕上清晰显示。通常建议使用1ms/div或更小的时间基准。

　　3.垂直灵敏度：调整垂直灵敏度，以适应纹波信号的幅度。通常设置为20mV/div或更小，以便清晰观察到纹波细节。

　　4.带宽限制：启用示波器的带宽限制功能（通常为20 MHz），可以有效减少高频噪声的影响，获得更清晰的纹波信号。

　　5.触发设置：设置触发模式为“自动”，触发电平应设置在纹波信号的平均电平上。

　　五、开始测量

　　完成上述设置后，可以开始进行纹波测量：

　　1.观察波形：在示波器屏幕上观察到电源输出的纹波波形。确保波形稳定、清晰。

　　2.测量峰峰值：使用示波器的测量工具，测量纹波的峰峰值。通常，示波器提供自动测量功能，可以直接读取峰峰值数据。

　　3.频谱分析：如需进一步分析纹波的频率成分，可以使用示波器的频谱分析功能。将波形转换为频谱图，观察不同频率成分的幅度，以便更详细地了解纹波的来源。

　　六、分析与记录

　　测量完成后，需要对结果进行分析与记录：

　　1.记录数据：将测量的峰峰值、频谱分析结果等数据记录在测试报告中。

　　2.比较标准：将测量结果与电源设计规范或标准进行比较，确定是否在允许范围内。

　　3.问题排查：如果测量结果不符合预期，需要对电源电路进行排查，找出可能的纹波来源并进行相应调整。

　　七、优化技巧

　　为了获得更精确的测量结果，以下是一些优化技巧：

　　1.使用短接地线：尽量使用短的接地线，以减少接地噪声干扰。

　　2.优化探头接地：使用示波器的“悬空接地”或“浮动接地”模式，可以有效减少接地回路中的噪声。

　　3.多次测量取平均值：进行多次测量，并取平均值，以消除偶然因素对测量结果的影响。

　　使用罗德与施瓦茨RTB2004示波器进行电源纹波测试，不仅可以获得准确的测量结果，还能通过其丰富的功能和便捷的操作，提高测试效率和体验。通过正确的操作步骤和设置参数，工程师可以有效地测量和分析电源纹波，确保电子设备的性能和稳定性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
