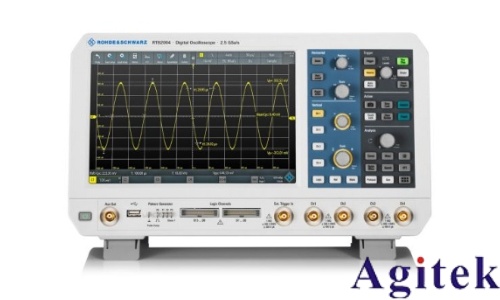

罗德与施瓦茨示波器RTB2004如何设置Ip地址

要设置罗德与施瓦茨示波器RTB2004的IP地址，可按以下步骤进行操作：

1. 进入设置界面：开启RTB2004示波器，确保仪器已正常启动并完成自检流程。在示波器的前面板上，找到并按下“Utility”（实用工具）按键，该按键通常位于操作区域，用于调出各种辅助设置功能。按下此键后，示波器屏幕将显示一系列实用工具选项。

2. 选择网络设置：在“Utility”菜单中，通过旋转示波器前面板上的多功能旋钮，在屏幕上的选项列表中找到“Interface Setup”（接口设置）选项，然后按下旋钮进行确认选择。进入“Interface Setup”界面后，会展示与示波器各接口相关的设置参数，其中就包含网络设置部分。

3. 设置IP地址：在“Interface Setup”界面中，找到“LAN”（局域网）相关设置区域。在该区域下，将“IP Address Mode”（IP地址模式）设置为“Manual”（手动）。若设置为“DHCP”（动态主机配置协议），示波器会自动从网络中的DHCP服务器获取IP地址，可能不符合特定网络环境的需求。设置为“Manual”后，下方会出现可编辑的“IP Address”（IP地址）、“Subnet Mask”（子网掩码）和“Gateway”（网关）等参数栏。

4. 输入IP地址信息：根据所在网络的规划，使用示波器前面板上的数字按键和功能按键，在“IP Address”栏中输入期望设置的IP地址。例如，若网络的IP地址段为192.168.1.x，可输入如192.168.1.100这样的地址，但需确保该地址未被其他设备占用。接着，在“Subnet Mask”栏输入子网掩码，常见的如255.255.255.0。最后，在“Gateway”栏输入网关地址，例如192.168.1.1。输入完成后，再次按下多功能旋钮确认输入的信息。

5. 保存设置：完成IP地址及相关参数输入并确认无误后，按下示波器前面板上的“Save/Recall”（保存/调用）按键，进入保存设置界面。选择保存当前设置的配置文件，确保设置的IP地址信息被存储下来。下次开机时，示波器将沿用此次设置的IP地址。

6. 验证连接：设置完成后，可通过网络中的其他设备，如电脑，尝试ping该示波器的IP地址。若能ping通，表明IP地址设置成功，示波器已可正常接入网络，可进行远程控制、数据传输等网络相关操作。
