RIGOL矢量源在医疗接收模块测试中的信号仿真应用

智能健康监测设备通过无线通信传输生理指标数据，其接收模块的性能（如灵敏度、误码率、解调能力）直接影响监测可靠性。其中，误码率作为核心评估指标，需借助射频源仿真信号完成测试。

测试挑战

无线医疗遥测设备常用频段为608-614MHz、1395-1400MHz等，采用FSK、GFSK、QAM等调制方式，要求误码率≤10⁻⁶，灵敏度在-85dBm至-95dBm。测试难点包括：

需自定义比特流，仿真实际数据传输；

支持连续/单次测试，模拟长期传输与突发传输场景；

调制信号质量需高（如低噪声、低失真），避免仪器误差干扰结果；

需快速切换数据源，适配不同设备的自动化测试。

解决方案：RIGOL DSG3000B-IQ系列射频源

核心优势

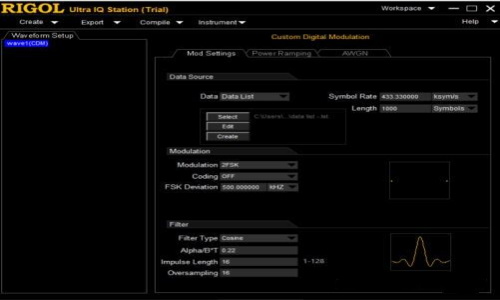

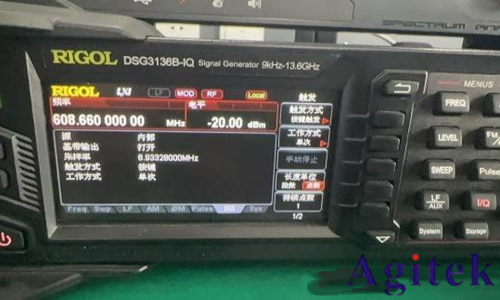

RIGOL DSG3000B-IQ射频信号源频率覆盖9kHz-6.5GHz，包含医疗遥测全频段，搭配IQ Station软件可实现精准信号仿真，满足测试需求：自定义数据与调制灵活 支持FSK、PSK、QAM等调制方式，可通过软件编辑自定义比特流（如PRBS、用户自定义datalist），精准仿真实际数据。以本案例为例，针对608.66MHz频段、433.33KHz速率、500KHz频偏的FSK调制信号，其60MHz调制带宽完全覆盖传输速率需求。

适配多场景测试模式 支持连续输出（模拟长期传输）与单次触发（模拟突发传输），触发方式包括自动、外部、按键及总线触发，可灵活模拟各类传输可靠性场景。

高信号质量保障测试精度 内部调制EVM＜2%rms，ACPR≥70dB，功率输出范围-110dBm~+20dBm，覆盖灵敏度测试需求；支持添加定量噪声模拟真实环境，确保接收模块性能评估准确。

高效支持自动化测试 内置96M非易失存储器，可存储多个自定义波表，支持软件自动导入或U盘手动导入，通过指令快速调用，适配不同设备的自动化测试流程。

总结

DSG3000B-IQ作为高性价比射频源，凭借宽频段覆盖、高信号纯净度、灵活的波表编辑及多调制支持能力，可高效满足医疗接收模块的误码率、灵敏度等核心指标测试需求，提升研发与生产测试效率。
