普源信号发生器如何选型

在电子测试与测量领域，信号发生器作为产生各类电信号的核心仪器，为电路设计、系统调试及性能测试等工作提供着关键的基础信号源。然而，面对市场上品类繁多的信号发生器产品，如何科学选型成为众多工程师与技术人员面临的重要课题。本文将系统梳理信号发生器选型的关键考量因素，助力读者做出精准选择。

一、明确信号发生器的类型与适用场景

信号发生器依据功能与应用场景的差异，可分为以下几类：

1. 函数信号发生器

函数信号发生器以输出正弦波、方波、三角波等基础波形为核心功能，广泛应用于基础电路测试与教学实验场景。例如，在电子电路课程的实验教学中，学生可通过它为电路输入不同频率、幅度的正弦波或方波，直观观察电路的响应特性。

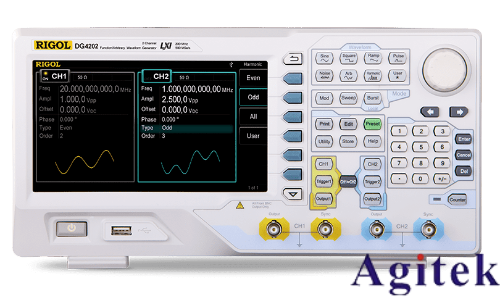

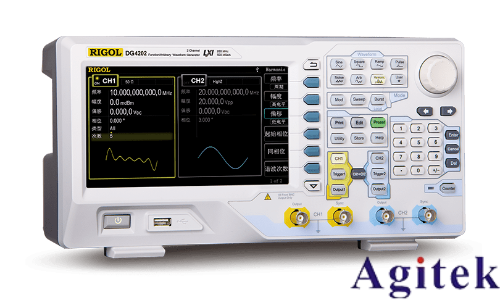

普源精电的DG4000 系列是函数信号发生器中的经典款，内置 150 种预设任意波形，能满足学生实验的多样化需求。该产品经市场长期验证，性能稳定，且价格亲民，适合预算有限、对信号复杂度要求不高的用户。

2. 任意波形信号发生器

相比函数信号发生器，任意波形信号发生器具备更高的灵活性：不仅可生成基础波形，还能依据用户自定义的波形数据生成特定信号，尤其适用于模拟生物医学信号（如心电图、脑电图）、通信系统复杂调制信号等特殊测试场景。例如，在新型通信设备研发中，工程师可借助它生成符合特定通信标准的调制信号，实现对设备性能的全面测试。

普源精电的DG70000 系列任意波形发生器，依托独创的 SiFi III 技术平台与 Android 操作系统，实现了采样率精确可调、逐点生成任意波且不失真还原信号细节的优势。该系列立足实际应用需求，支持高级序列创建以自定义复杂波形，多通道高精度同步、高带宽低抖动的输出特性可满足工业与通信领域的多元需求。此外，其配备 15.6 英寸可调节触控角度的超大显示屏，支持多窗口高清显示，搭配全新 UI 设计与丰富接口，可轻松实现远程控制，带来卓越的交互体验。不过，因功能强大，其价格高于普通函数信号发生器。

3. 射频信号发生器

射频信号发生器专注于产生高频射频信号，主要应用于无线通信、雷达、广播电视等领域，具备精确的频率控制与较高的功率输出能力。在手机基站的测试维护中，它可模拟基站发射信号，检测接收设备性能。此类设备技术要求高，价格相对昂贵，多用于专业射频研发与测试机构。

普源精电的DSG3000B 系列是高性能射频信号源的代表，提供全面的调制解决方案，涵盖 AM/FM/ΦM 调制、可自定义脉冲串的脉冲调制及 IQ 调制功能，且所有调制均支持内外部信号源输入。

二、聚焦核心性能指标

1. 频率范围

频率范围是信号发生器的核心指标之一，不同应用场景对频率的需求差异显著。例如，音频设备测试仅需几赫兹至几十千赫兹的频率，而 5G 通信研发则要求信号发生器覆盖几百兆赫兹到几十吉赫兹的高频段。选型时需明确所需频率范围，确保设备在该范围内具备良好的频率精度与稳定性。

2. 幅度范围与精度

信号幅度范围需适配测试场景：低噪声电路测试可能需要微伏级微弱信号，功率放大器测试则需较高幅度输出。同时，幅度精度直接影响测试结果的可靠性 —— 例如在高精度传感器校准中，只有足够高的幅度精度才能保证校准准确。

3. 谐波失真与杂散信号

谐波失真与杂散信号会降低信号纯净度。在高质量音频设备测试中，低谐波失真的信号发生器能更精准评估设备的信号还原能力；在通信系统中，杂散信号可能干扰其他信道，因此需选择杂散信号指标低的设备（如卫星通信地面站测试中，低杂散特性是确保结果可靠的关键）。

三、关注输出特性

1. 输出阻抗

输出阻抗需与被测设备输入阻抗匹配，以实现最大功率传输并减少信号反射。常见阻抗标准为 50 欧姆（射频与微波领域）和 75 欧姆，若阻抗不匹配，可能导致信号反射、测试结果偏差，甚至损坏设备（如射频电路测试中，需确保信号发生器与天线、滤波器等元件的阻抗匹配）。

2. 输出通道数量

通道数量需根据测试需求选择：多输入多输出（MIMO）通信系统测试需多通道信号发生器以模拟多信号源，提升测试效率，但成本更高；而单路信号测试场景，单通道设备即可满足需求。

四、其他实用因素

1. 操作便捷性与界面友好性

操作便捷性直接影响使用效率。具备直观触摸屏、清晰菜单与便捷参数输入方式的设备，可降低学习成本、减少操作失误，尤其适合需频繁切换参数的场景。

2. 稳定性与可靠性

长期使用中，信号发生器需保持稳定性能，避免频率漂移、幅度波动等问题。在工业生产线等对测试连续性要求高的场景中，设备稳定性直接关系到产品质量检测结果。选型时可参考用户评价与质量认证，优先选择口碑良好、质量有保障的产品。

综上，信号发生器的选型需综合考量类型、性能指标、输出特性及操作体验、稳定性、价格等因素。只有全面权衡，才能选出契合特定应用需求的设备，为电子测试与测量工作提供可靠支持，确保测试结果的准确性与研发生产的顺利推进。
