普源数字示波器显波器怎么调

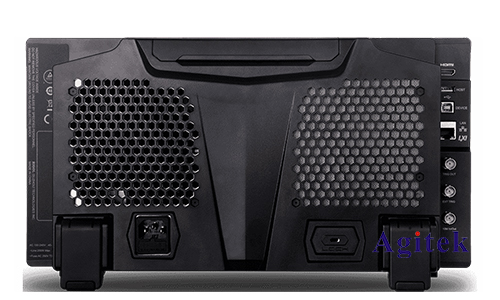

普源数字示波器以其性价比高、功能实用而受到广大科研工作者和工程师的青睐。然而,要充分发挥其性能,熟练掌握示波器的调校和使用技巧至关重要。本文将深入探讨普源数字示波器的调校方法,涵盖各个关键参数的设置及常见问题的解决。

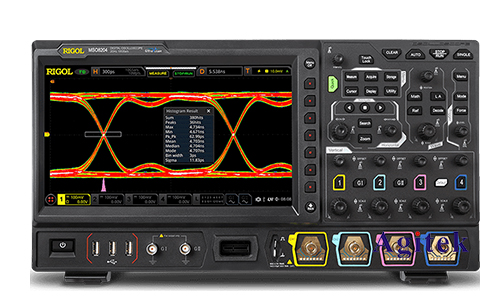

一、示波器基本参数设置
在开始任何测量之前,正确设置示波器的基本参数是获得准确可靠结果的关键。这些参数包括:
垂直方向设置(Vertical Setting):这部分主要控制波形的垂直比例尺(电压/格),以及耦合方式(AC、DC、GND)。选择合适的电压/格至关重要,过小则波形显示过大,细节难以观察;过大则波形显示过小,细节信息丢失。耦合方式的选择取决于输入信号的类型,AC耦合可以滤除直流分量,而DC耦合则显示完整信号。GND模式则将输入端接地,用于观察基线漂移。此外,还需要关注垂直偏移(Vertical Offset),它可以上下移动波形,方便观察细节。
水平方向设置(Horizontal Setting):这部分控制波形的水平比例尺(时间/格),以及扫描模式(Auto、Normal、Single)。时间/格决定了波形显示的水平时间范围,选择合适的比例尺才能清晰地观察波形的周期和细节。扫描模式的选择取决于信号的特性,Auto模式自动调整扫描速率,Normal模式连续扫描,Single模式单次扫描,适合捕捉单次事件。触发水平(Trigger Level)的设置也至关重要,它决定了波形触发的时间点,不正确的触发水平可能导致波形显示不稳定或无法触发。
触发设置(Trigger Setting):触发是示波器正确显示周期性信号的关键。正确的触发设置需要选择合适的触发源(例如通道1、通道2、外部触发等)、触发方式(例如上升沿触发、下降沿触发、脉冲宽度触发等)、以及触发水平。触发模式的选择需要根据被测信号的特点进行选择,例如,对于周期性信号,可以选择上升沿触发或下降沿触发;对于单次事件,可以选择单次触发模式。
通道设置(Channel Setting):普源示波器通常有多个通道,每个通道都需要单独设置其垂直比例尺、耦合方式、探头衰减系数等参数。确保每个通道的参数设置与被测信号匹配,避免测量误差。尤其需要注意探头衰减系数的设置,错误的衰减系数会直接导致测量结果的偏差。
二、常见问题及解决方法
在使用普源数字示波器过程中,可能会遇到一些常见问题:
波形显示不稳定:这可能是由于触发设置不当、输入信号噪声过大或地线连接不良导致的。检查触发设置,尝试调整触发水平、触发方式以及触发源。同时检查输入信号的质量以及地线连接的可靠性。
波形显示模糊:这可能是由于带宽不足、时间/格设置不当或探头质量问题导致的。检查示波器的带宽是否满足要求,调整时间/格以获得清晰的波形显示。必要时更换探头。
无法触发:这可能是由于触发水平设置不当、触发源选择错误或输入信号幅度过小导致的。调整触发水平,尝试不同的触发方式和触发源。确保输入信号的幅度足够大,以保证能够触发示波器。
测量结果不准确:这可能是由于探头衰减系数设置错误、参数设置不当或者示波器本身校准问题导致的。仔细检查所有参数设置,确保探头衰减系数设置正确。必要时,寻求专业的技术支持进行校准。
三、进阶应用及技巧
除了基本参数设置外,普源数字示波器还提供许多进阶功能,例如:数学运算、自动测量、存储波形等。熟练掌握这些功能可以极大地提高测量效率和精度。例如,利用数学运算功能,可以进行波形加减、乘除等运算,对信号进行分析处理。自动测量功能可以自动测量波形的幅值、周期、频率等参数,方便快捷。
普源数字示波器的调校和使用需要一定的实践经验。通过对基本参数设置的理解和对常见问题的解决,可以更好地掌握该设备的使用方法,从而获得准确可靠的测量结果,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
