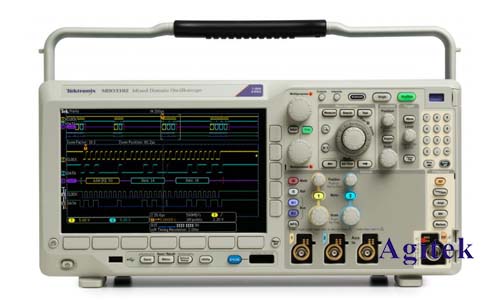

泰克MDO3022示波器的外触发功能
泰克MDO3022混合信号示波器是一款功能强大的测试仪器,其外部触发功能是其核心特性之一,能够显著提升测量精度和效率。与内部触发相比,外部触发允许用户根据外部信号的特定事件来同步示波器的采样过程,从而捕捉到感兴趣的信号片段,避免被无关信号干扰,对于复杂信号的分析至关重要。本文将对MDO3022示波器的外部触发功能进行深入探讨。
一、触发源的选择:
MDO3022提供多种外部触发源选择,以满足不同的测试需求。常见的触发源包括:
外部信号:这是最常用的触发源,通过外部信号线将待测设备的触发信号连接到MDO3022的外部触发输入接口。该接口通常具有阻抗匹配和保护电路,以确保信号完整性和仪器安全。用户需要根据被测信号的特性选择合适的接口类型(例如,BNC接口、SMA接口等)。
逻辑信号:MDO3022的逻辑通道可以作为触发源,这对于数字电路的测试和调试非常有用。用户可以根据需要选择特定的逻辑通道和逻辑电平作为触发条件。
其他触发源:取决于具体型号和配置,MDO3022可能支持其他类型的触发源,例如串行总线触发、视频触发等。这些高级触发功能能够捕捉和分析复杂数字信号的特定事件,极大地简化了测试流程。
二、触发方式的设置:
MDO3022支持多种触发方式,用户可以根据实际需要选择合适的触发方式:
边沿触发:这是最常用的触发方式,当输入信号的电压跨越指定的触发电平时,示波器就会触发。用户可以设置上升沿触发、下降沿触发或者上升沿/下降沿触发。
脉冲触发:当输入信号满足指定的脉冲宽度和脉冲电平条件时,示波器就会触发。此方式适用于捕捉特定脉冲信号。
视频触发:此方式专为视频信号设计,可以根据视频信号的特定特性(例如,同步信号、场同步信号等)进行触发。
窗口触发:当输入信号处于指定电压范围(窗口)内时,示波器触发。这对于分析信号的特定状态非常有用。
斜率触发:根据输入信号的斜率变化进行触发。
三、触发电平的调整:
精确的触发电平设置对于精确捕捉信号至关重要。MDO3022允许用户通过旋钮或软件界面精确调整触发电平,以确保示波器在正确的时间点触发。用户需要根据被测信号的幅度和特性选择合适的触发电平,并通过观察波形来微调触发电平,以达到**的触发效果。
四、触发条件的配置:
除了基本的触发参数外,MDO3022还允许用户设置更复杂的触发条件,例如:
多通道触发:可以设置多个通道的触发条件,只有当所有通道都满足各自的触发条件时,示波器才会触发。
组合触发:可以将不同的触发方式组合起来,例如,将边沿触发和脉冲触发组合,以捕捉更加复杂的事件。
逻辑触发:使用逻辑运算符(例如,AND、OR、XOR)组合多个触发条件。
五、实际案例分析:
例如,在测试一个嵌入式系统时,需要捕捉特定指令的执行过程。可以通过将指令执行的控制信号连接到MDO3022的外部触发输入,设置边沿触发方式,并调整触发电平,来精确捕捉指令执行的时刻以及相关的信号变化。
另一个例子,在测试高速数字电路时,可以使用MDO3022的逻辑触发功能,通过组合多个逻辑通道的触发条件,捕捉特定逻辑状态组合下的信号变化。
泰克MDO3022示波器的外部触发功能强大且灵活,能够满足各种测试和测量需求。熟练掌握MDO3022的外触发功能,能够极大地提高测试和测量效率,并获得更准确的测量结果,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
