泰克示波器测试高速接口线阻抗

发布日期:2024-11-13 15:59:04         浏览数:

  高速数字电路和通信系统的发展日新月异,数据传输速率不断攀升,对信号完整性提出了越来越高的要求。信号完整性问题直接影响着系统的稳定性和可靠性,而线阻抗的精准控制是确保信号完整性的关键因素之一。线阻抗的失配会导致信号反射、串扰等问题,最终导致数据错误甚至系统失效。因此,对高速接口线阻抗进行精确测量和分析至关重要。

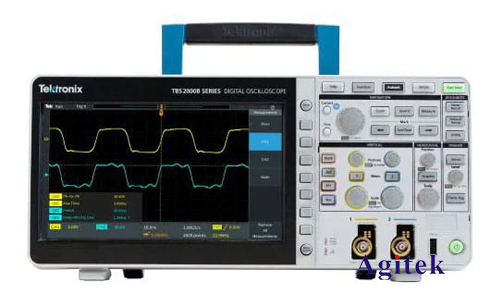

泰克示波器测试高速接口线阻抗(图1)

  泰克示波器凭借其卓越的带宽、采样率和信噪比,成为高速接口线阻抗测试中不可或缺的工具。其强大的分析功能和丰富的软件资源,能够有效地提升测试精度、效率和可靠性。本文将深入探讨泰克示波器在高速接口线阻抗测试中的应用,并提供一些实际操作建议。

  一、线阻抗测试原理:

  线阻抗是指在给定频率下,传输线单位长度上的阻抗值。理想情况下,传输线的阻抗应该在整个工作频段内保持恒定,以避免信号反射。然而,实际传输线的阻抗会受到各种因素的影响,例如线材材料、几何尺寸、制造工艺以及环境因素等。

  常用的线阻抗测试方法主要包括时域反射法(Time Domain Reflectometry,TDR)和频域反射系数法(S参数法)。

  时域反射法(TDR):TDR技术通过向传输线发送一个阶跃信号,并测量反射信号的波形来确定传输线的阻抗特性。通过分析反射信号的幅度和时间延迟,可以确定传输线上的阻抗不连续点以及阻抗值。泰克示波器的TDR功能可以精确地测量反射信号,并提供直观的图形显示,方便工程师分析传输线的阻抗特性。

  频域反射系数法(S参数法):S参数法通过测量传输线的反射系数(S11)来确定其阻抗特性。S参数法可以提供更全面的频率响应信息,从而更准确地评估传输线的阻抗特性。泰克示波器结合矢量网络分析仪(VNA)或其内置的频谱分析功能,可以进行精确的S参数测量,并生成详细的阻抗曲线。

  二、泰克示波器在测试中的优势:

  泰克示波器在高速接口线阻抗测试中具有诸多优势:

  高带宽和采样率:泰克示波器拥有极高的带宽和采样率,能够精确地捕捉高速信号的细节,从而获得准确的阻抗测量结果。

  高垂直分辨率:高的垂直分辨率能够有效地提高测量精度,减少测量误差。

  丰富的触发功能:精确的触发功能可以确保在准确的时间点进行信号采集,提高测试的可靠性。

  强大的分析软件:泰克示波器配备了强大的分析软件,可以对测试结果进行自动分析和处理,生成详细的测试报告。

  自动测量功能:部分高端泰克示波器具有自动测量功能,可以自动识别反射信号并计算阻抗值,大大提高了测试效率。

  三、误差分析及消除:

  在进行线阻抗测试时,各种误差因素会影响测量结果的准确性。主要的误差来源包括:

  探头误差:探头的阻抗和反射会影响测量结果,需要选择合适的探头并进行校准。

  连接器误差:连接器的接触不良或阻抗不匹配也会造成误差。

  环境因素:温度、湿度等环境因素会影响传输线的阻抗特性。

  为了减少误差,需要采取以下措施:

  选择合适的探头和连接器:选择阻抗匹配的探头和连接器,并确保良好的接触。

  进行探头校准:定期对探头进行校准,以确保测量精度。

  控制环境温度和湿度:在稳定的环境条件下进行测试。

  使用合适的测试方法:根据测试要求选择合适的测试方法,并采用合适的补偿技术。

  四、实际应用案例:

  泰克示波器已广泛应用于各种高速接口的线阻抗测试中,例如PCIe、USB 3.0、SATA、HDMI等。通过泰克示波器,工程师可以快速、准确地检测出传输线上的阻抗不匹配问题,并及时采取措施进行改进,从而确保高速接口的信号完整性和系统稳定性。

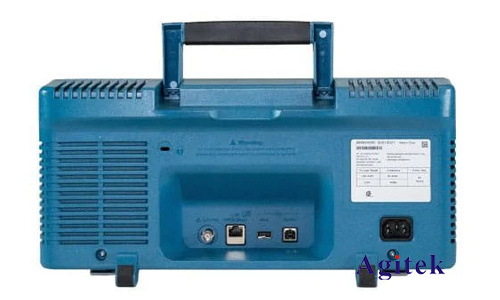

泰克示波器测试高速接口线阻抗(图2)

  泰克示波器是进行高速接口线阻抗测试的理想工具,其高精度、高效率和强大的分析功能能够有效地解决信号完整性问题。通过合理选择测试方法、控制误差因素,并结合泰克示波器的先进功能,工程师可以确保高速接口的可靠运行,为高速数字电路和通信系统的稳定性提供保障,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
