是德矢量网络分析仪在信号完整性测试中的作用

发布日期:2024-11-13 15:57:45         浏览数:

  信号完整性测试的意义

  信号完整性是指信号在传输过程中保持其原始波形的完整性。在现代高速数字系统和高频通信系统中,信号完整性问题直接影响系统性能、可靠性和稳定性。信号完整性失效可能导致信号衰减、反射、串扰、抖动等问题,最终导致数据错误、系统崩溃甚至设备损坏。因此,对信号完整性的全面测试至关重要。

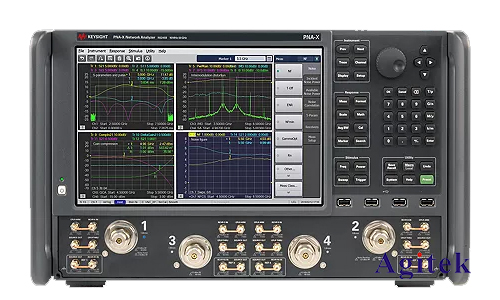

是德矢量网络分析仪在信号完整性测试中的作用(图1)

  是德科技矢量网络分析仪的概述

  是德科技是全球领先的电子测量仪器制造商,其矢量网络分析仪以其卓越的性能和丰富的功能而闻名。VNA通过测量S参数(散射参数)来表征器件或系统的网络特性,这些参数反映了信号在不同端口间的反射和传输特性。是德科技VNA涵盖了从低频到毫米波的宽频段,并提供高精度、低噪声的测量结果,使其成为信号完整性测试的理想工具。

  是德科技VNA在信号完整性测试中的应用

  是德科技VNA在信号完整性测试中主要应用于以下几个方面:

  1.1高速数字电路信号完整性测试:高速数字电路中的信号传输速度极高,对信号完整性的要求也更为严格。VNA能够精确测量高速互连结构的传输特性,例如衰减、延迟、回波损耗和插入损耗等,从而评估其对信号完整性的影响。通过对这些参数的分析,工程师可以优化PCB设计、选择合适的器件和材料,从而提高信号完整性。例如,利用VNA可以进行眼图测量和TDR(时域反射仪)测量,直接评估信号质量和寻找潜在的信号完整性问题。

  1.2高速互连测试:高速互连,如PCB走线、连接器和电缆等,是信号传输的主要通道。VNA可以精确测量这些互连结构的电磁特性,例如特征阻抗、传输线损耗和串扰等。这些数据对于评估互连结构对信号完整性的影响至关重要,并指导工程师设计更优的互连方案。例如,VNA可以测量差分对的特性阻抗和串扰,从而确保信号的完整性和稳定性。

  1.3射频/微波电路信号完整性测试:在射频/微波电路中,信号完整性同样至关重要。VNA可以精确测量射频/微波器件和电路的S参数,并分析其频率响应、相位特性等,从而评估其对信号完整性的影响。这对于设计高性能的射频/微波系统至关重要。

  是德科技VNA的优势

  与其他类型的信号完整性测试仪器相比,是德科技VNA具有以下显著优势:

  高精度和宽带宽:是德科技VNA具有极高的测量精度和宽广的频率范围,能够精确测量各种信号的特性。

  强大的测量功能:是德科技VNA提供丰富的测量功能,例如S参数测量、TDR测量、眼图测量等,能够满足各种信号完整性测试的需求。

  自动化测量和数据分析:是德科技VNA支持自动化测量和数据分析,可以提高测试效率和精度。

  强大的软件支持:是德科技提供强大的软件支持,可以方便地进行数据处理和分析。

  五、是德科技VNA的局限性

  尽管是德科技VNA具有诸多优势,但其也存在一些局限性:

  价格较高:是德科技VNA的价格相对较高,这可能限制了一些用户的应用。

  测试复杂性:进行某些复杂的信号完整性测试需要一定的专业知识和技能。

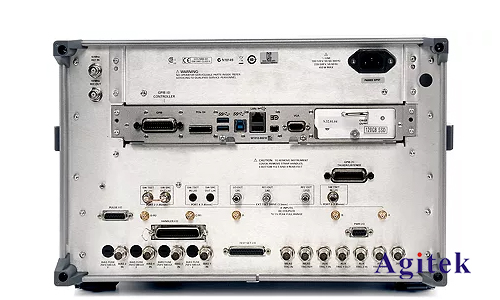

是德矢量网络分析仪在信号完整性测试中的作用(图2)

  是德科技矢量网络分析仪凭借其高精度、宽带宽和强大的测量功能,在信号完整性测试中扮演着不可或缺的角色,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
