安捷伦示波器测滞环

发布日期:2024-04-07 14:08:11         浏览数:

  滞回环是一种图形表示,描述了材料在磁场或电场作用下的磁化或极化强度随外加场强变化的情况。它广泛应用于磁性材料、铁电材料和压电材料等领域的研究和表征中。使用安捷伦示波器测量滞回环是一种快速、准确且高效的方法。

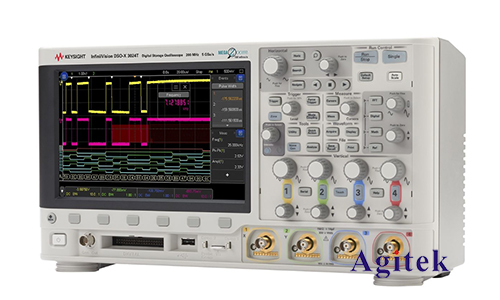

安捷伦示波器测滞环(图1)

  原理

  滞回环的测量基于霍尔效应。霍尔效应是指当导体中存在磁场时,垂直于磁场和电流方向的导体两端会产生一个电势差,称为霍尔电压。

  安捷伦示波器配备了霍尔传感器,可以测量磁场强度。通过将被测材料放置在霍尔传感器附近,并施加一个外加磁场,可以测量材料的磁化强度。

  实验装置

  测量滞回环所需的实验装置包括:

  安捷伦示波器

  霍尔传感器

  电磁铁

  被测材料

  实验步骤

  1.连接实验装置:将霍尔传感器连接到示波器的输入通道,电磁铁连接到示波器的输出通道。

  2.放置被测材料:将被测材料放置在霍尔传感器附近。

  3.施加外加磁场:使用电磁铁施加一个外加磁场。

  4.采集数据:示波器将测量霍尔电压,并将其转换为磁化强度。

  5.绘制滞回环:将磁化强度与外加磁场强度绘制成曲线,即得到滞回环。

  数据分析

  滞回环可以提供以下信息:

  饱和磁化强度:材料在高磁场下的最大磁化强度。

  矫顽力:材料在磁场消失后仍保持的磁化强度。

  磁滞损耗:滞回环面积代表材料在磁化和退磁过程中消耗的能量。

  注意事项

  选择合适的霍尔传感器:霍尔传感器应具有适当的灵敏度和线性度。

  校准示波器:在测量前应校准示波器,以确保测量精度。

  控制磁场强度:外加磁场强度应控制在材料的线性响应范围内。

  避免温度影响:温度会影响材料的磁性,因此应保持恒定温度。

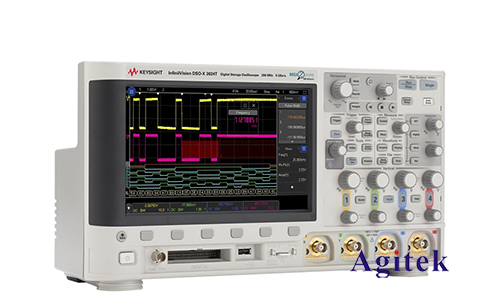

安捷伦示波器测滞环(图2)

  使用安捷伦示波器测量滞回环是一种简单、有效的方法,可以获得材料的磁性特性信息。通过分析滞回环,可以深入了解材料的磁化行为,为材料设计和应用提供指导,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
