泰克TBS2202B数字存储示波器测交流电

发布日期:2024-04-17 16:52:25         浏览数:

  泰克TBS2202B数字存储示波器是一款功能强大的测试仪器,可以用于测量各种类型的信号,包括交流电。本文将介绍如何使用TBS2202B测量交流电,包括仪器的设置、测量方法和注意事项。

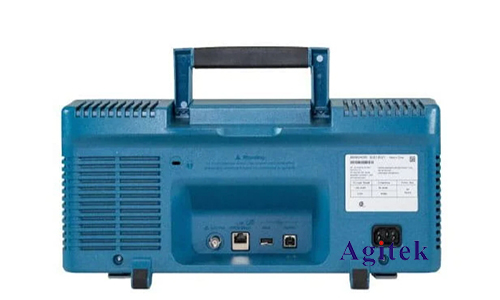

泰克TBS2202B数字存储示波器测交流电(图1)

  1.仪器设置

  1.1通道设置

  将示波器的通道设置为交流耦合模式,以便测量交流信号。

  选择合适的垂直灵敏度,以便信号能够清晰地显示在屏幕上。

  选择合适的水平时间基,以便能够观察到信号的周期和频率。

  1.2探头设置

  使用示波器提供的探头,并确保探头接地良好。

  选择合适的探头衰减比,以便测量信号的真实幅值。

  1.3触发设置

  选择合适的触发源和触发电平,以便稳定地捕获信号。

  对于交流信号,通常选择电源线频率作为触发源。

  2.测量方法

  2.1连接被测电路

  将示波器的探头连接到被测电路的两个测试点。

  确保探头与被测电路良好接触。

  2.2观察信号

  观察示波器屏幕上的信号波形。

  测量信号的峰值电压、峰峰值电压、周期和频率。

  2.3记录数据

  将测量结果记录下来,以便进行分析和比较。

  3.注意事项

  确保示波器的接地良好,以避免测量误差。

  选择合适的探头衰减比,避免信号失真。

  选择合适的触发源和触发电平,以便稳定地捕获信号。

  观察信号波形时,注意观察信号的形状和幅值,以及信号是否有失真。

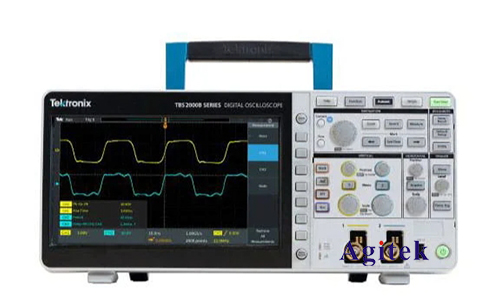

泰克TBS2202B数字存储示波器测交流电(图2)

  使用泰克TBS2202B数字存储示波器测量交流电,可以方便快捷地获得信号的各种参数,为电路分析和故障诊断提供重要依据。在测量过程中,需要注意仪器的设置和测量方法,以确保测量结果的准确性和可靠性。
