普源示波器怎样捕获波形

发布日期:2024-04-17 16:54:32         浏览数:

  示波器是电子工程师必不可少的工具,用于观察和分析各种电子信号。普源示波器作为国内知名品牌,其产品以性能稳定、操作简单著称。本文将详细介绍普源示波器如何捕获波形,并结合实际案例进行说明。

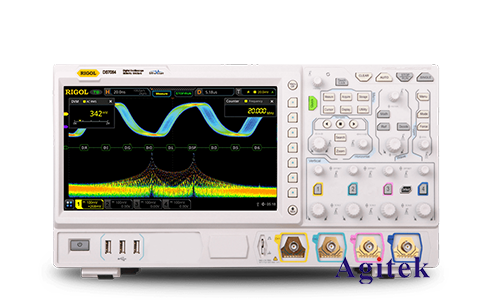

普源示波器怎样捕获波形(图1)

  1.连接设备

  ***需要将被测信号连接到示波器的输入通道。对于电压信号,可以使用BNC连接线将探头连接到示波器的输入端。对于电流信号,需要使用电流探头进行测量。连接完成后,确保探头的接地线与示波器的接地线连接良好。

  2.设置参数

  连接设备完成后,需要设置示波器的参数,包括:

  时间基准:决定波形在水平方向上的显示速度,单位为秒/格。

  垂直灵敏度:决定波形在垂直方向上的显示幅度,单位为伏特/格。

  触发方式:决定示波器如何捕捉波形,包括边沿触发、脉冲宽度触发、视频触发等。

  触发电平:决定触发条件的电压或电流阈值。

  建议先将时间基准设置为较慢的速度,以便观察整个波形。然后根据需要调整垂直灵敏度,使波形清晰可见。最后设置合适的触发方式和触发电平,以捕捉稳定的波形。

  3.捕获波形

  设置好参数后,即可开始捕获波形。按下示波器的“运行”按钮,示波器会开始采集数据并显示波形。

  4.分析波形

  捕获波形后,可以使用示波器的测量功能对波形进行分析,包括:

  测量电压和电流值:可以使用光标或自动测量功能测量波形的峰值、谷值、平均值等。

  测量时间和频率:可以使用光标或自动测量功能测量波形的上升时间、下降时间、周期、频率等。

  观察波形形状:可以观察波形的形状,判断波形的类型和特点。

  5.案例分析

  以下是一个使用普源示波器捕获波形的案例:

  目标:测量一个方波信号的频率和占空比。

  步骤:

  1.将方波信号连接到示波器的通道1。

  2.设置时间基准为10μs/格,垂直灵敏度为1V/格。

  3.设置触发方式为边沿触发,触发电平为0V。

  4.捕获波形并进行测量。

  结果:

  测量结果显示,方波信号的频率为1kHz,占空比为50%。

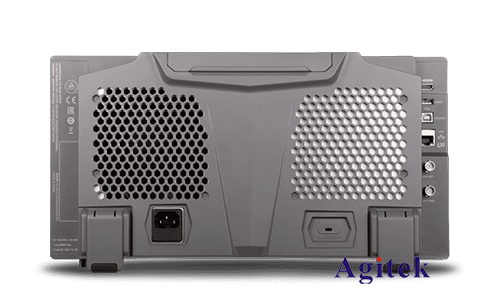

普源示波器怎样捕获波形(图2)

  普源示波器操作简单,功能强大,可以方便地捕获和分析各种电子信号。本文介绍了普源示波器如何捕获波形,并结合实际案例进行了说明。希望本文能够帮助您更好地使用普源示波器,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
