泰克MDO3014混合域示波器测试纹波方法

　　纹波是电子电路中常见的一种干扰信号，它会影响信号的质量，甚至导致电路故障。因此，测试纹波是电子电路设计和调试的重要步骤。泰克MDO3014混合域示波器是一款功能强大的测试仪器，它可以同时显示时域和频域信号，方便工程师快速准确地分析纹波。

　　一、泰克MDO3014混合域示波器介绍

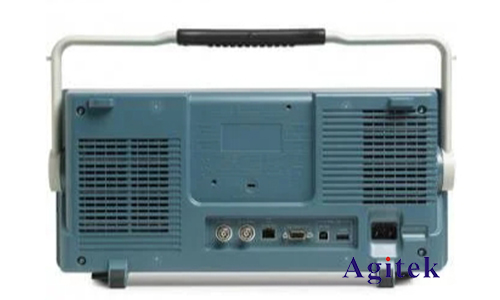

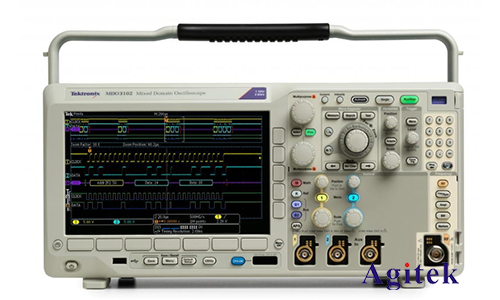

　　泰克MDO3014混合域示波器是一款4通道示波器，带宽最高可达1 GHz。它具有以下特点：

　　混合域显示：同时显示时域和频域信号，方便工程师快速分析纹波。

　　高采样率：最高采样率可达5 GS/s，可以捕捉到更细微的纹波信号。

　　深度存储：最大存储深度可达100 Mpts，可以记录更长时间的信号。

　　多种触发模式：支持多种触发模式，方便工程师捕捉不同类型的纹波信号。

　　二、测试纹波的方法

　　使用泰克MDO3014混合域示波器测试纹波，可以按照以下步骤进行：

　　1.连接示波器：将示波器的探头连接到被测电路的电源线上。

　　2.设置示波器：设置示波器的带宽、采样率、存储深度和触发模式。

　　3.观察时域信号：观察示波器显示的时域信号，查看是否有明显的纹波。

　　4.观察频域信号：将示波器切换到频域显示模式，观察频域信号，查看纹波的频率和幅度。

　　5.分析纹波：根据时域和频域信号，分析纹波的来源和影响。

　　三、案例分析

　　以下是一个使用泰克MDO3014混合域示波器测试纹波的案例：

　　被测电路：一个开关电源

　　测试目的：测量开关电源输出电压的纹波

　　测试步骤：

　　将示波器的探头连接到开关电源的输出线上。

　　设置示波器的带宽为20 MHz，采样率为100 MS/s，存储深度为10 Mpts，触发模式为上升沿触发。

　　观察示波器显示的时域信号，可以看到明显的纹波。

　　将示波器切换到频域显示模式，可以看到纹波的频率主要集中在100 kHz附近，幅度约为10 mV。

　　分析纹波：根据时域和频域信号，可以判断纹波的来源是开关电源的开关频率。

　　泰克MDO3014混合域示波器是一款功能强大的测试仪器，它可以方便工程师快速准确地分析纹波。通过使用泰克MDO3014混合域示波器，工程师可以更好地理解电路的特性，并进行优化设计，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
