普源示波器怎么测电流
普源示波器作为一种功能强大的电子测量仪器,不仅可以测量电压、时间等基本参数,还可以通过一些特定的方法测量电流。本文将详细介绍如何使用普源示波器测量电流,包括所需器材、连接方式、设置参数以及注意事项等,并辅以图例进行说明,帮助您轻松掌握普源示波器测量电流的技巧。
一、所需器材

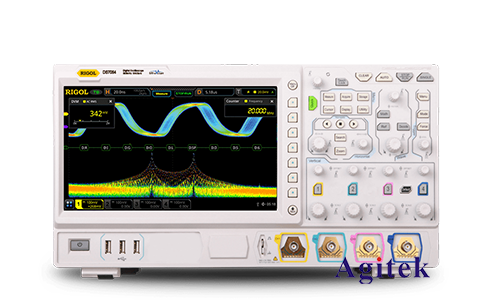

1.普源示波器:型号根据实际需求选择,建议选择支持电流测量的型号。
2.电流探头:用于将被测电流转换为电压信号,供示波器测量。根据被测电流的大小选择合适的探头,例如:
10A电流探头:适用于测量最大10A的电流。
100A电流探头:适用于测量最大100A的电流。
3.BNC连接线:用于连接电流探头和示波器。
4.被测电路:需要测量电流的电路。
二、连接方式
1.将电流探头夹在被测电路中,例如将探头夹在电阻的两端。
2.使用BNC连接线将电流探头连接到示波器的“CH1”或“CH2”输入端。
3.将示波器的接地线连接到被测电路的公共地。
三、设置参数
1.设置示波器的垂直灵敏度:根据被测电流的大小选择合适的灵敏度,例如:
测量1A电流,可以选择10mV/div的灵敏度。
测量100mA电流,可以选择100mV/div的灵敏度。
2.设置示波器的水平时间基:根据需要选择合适的扫描时间,例如:
观察电流波形变化趋势,可以选择较长的扫描时间,例如10ms/div。
观察电流波形的细节,可以选择较短的扫描时间,例如10us/div。
3.设置示波器的触发方式:根据需要选择合适的触发方式,例如:
观察稳定的电流波形,可以选择“自动”触发方式。
观察特定时刻的电流变化,可以选择“边沿”触发方式。
四、注意事项
1.选择合适的电流探头:电流探头的量程要大于被测电流,否则可能造成探头损坏。
2.连接方式正确:确保电流探头和示波器连接正确,否则可能无法测量电流。
3.设置参数合理:根据被测电流的大小和波形特点设置合适的参数,才能得到准确的测量结果。
4.安全操作:测量电流时要注意安全,避免触电危险。
通过以上步骤,您就可以使用普源示波器测量电流了。需要注意的是,不同的普源示波器型号可能存在一些差异,建议您参考示波器的使用手册进行操作。希望本文能够帮助您更加熟练地使用普源示波器进行电流测量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
