泰克MDO3014示波器测量频率的方法

发布日期:2024-04-28 11:27:34         浏览数:

  泰克MDO3014示波器是一款功能强大的混合信号示波器,它集成了示波器、逻辑分析仪和频谱分析仪的功能,可以满足多种电子测试需求。本文将介绍如何使用泰克MDO3014示波器测量频率,并提供一些实用的技巧和建议。

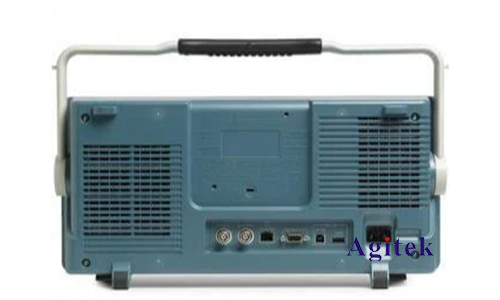

泰克MDO3014示波器测量频率的方法(图1)

  1.测量准备

  连接信号源:将要测量的信号连接到示波器的输入通道。

  设置时间基:选择合适的水平时间基,以便在示波器屏幕上清晰地观察到信号的周期。

  设置触发:选择合适的触发源和触发电平,以确保示波器能够稳定地捕获信号。

  设置测量参数:在示波器的测量菜单中,选择“频率”测量参数。

  2.测量方法

  手动测量:在示波器屏幕上,使用游标工具手动测量信号的周期,然后根据周期计算频率。

  自动测量:在示波器的测量菜单中,选择“自动测量”功能,示波器会自动测量信号的频率并显示在屏幕上。

  3.测量技巧

  使用高采样率:为了获得更准确的测量结果,建议使用高采样率。

  使用平均功能:如果信号噪声较大,可以使用平均功能来提高测量精度。

  使用数学运算:如果需要测量多个信号的频率差,可以使用数学运算功能。

  使用频谱分析仪功能:泰克MDO3014示波器集成了频谱分析仪功能,可以更直观地观察信号的频率成分。

  4.测量注意事项

  确保信号稳定:如果信号不稳定,会导致测量结果不准确。

  选择合适的触发源:选择合适的触发源可以确保示波器能够稳定地捕获信号。

  注意测量范围:示波器的测量范围有限,如果信号频率超出测量范围,会导致测量结果不准确。

  5.案例分析

  以下是一个使用泰克MDO3014示波器测量频率的案例:

  信号源:50MHz正弦波信号

  时间基:10us/div

  触发源:通道1

  触发电平:0V

  测量参数:频率

  测量结果:50.00MHz

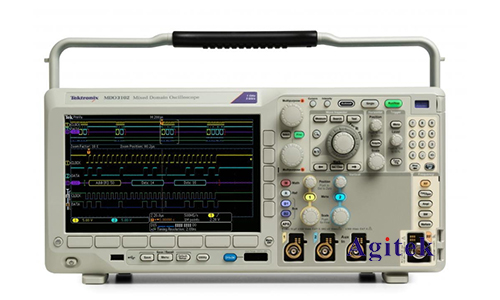

泰克MDO3014示波器测量频率的方法(图2)

  泰克MDO3014示波器是一款功能强大的混合信号示波器,它可以方便地测量信号的频率。通过使用以上介绍的方法和技巧,可以获得更准确的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
