泰克示波器量测数字信号

发布日期:2024-04-28 11:26:13         浏览数:

  泰克示波器作为电子工程师的必备工具,在数字信号测量方面有着不可替代的作用。它能够直观地显示信号的波形,并提供丰富的测量功能,帮助工程师分析和调试数字电路。本文将从以下几个方面介绍泰克示波器在数字信号测量中的应用:

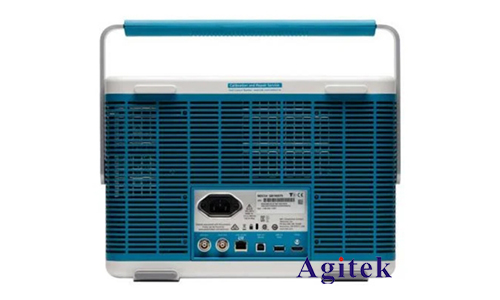

泰克示波器量测数字信号(图1)

  1.数字信号的特性

  数字信号是一种离散的、非连续的信号,其值只能取有限的几个离散值,通常为0和1。数字信号的波形通常呈现方波形状,其上升沿和下降沿之间存在着明显的过渡区域。

  2.泰克示波器的测量功能

  泰克示波器能够测量数字信号的多种参数,包括:

  频率:数字信号的频率是指单位时间内信号变化的次数,单位为赫兹(Hz)。

  幅度:数字信号的幅度是指信号的峰值电压,单位为伏特(V)。

  上升时间和下降时间:数字信号的上升时间和下降时间是指信号从低电平上升到高电平或从高电平下降到低电平所需要的时间,单位为秒(s)。

  占空比:数字信号的占空比是指信号高电平时间占整个周期的百分比。

  抖动:数字信号的抖动是指信号的实际波形与理想波形之间的偏差,单位为秒(s)。

  3.泰克示波器测量数字信号的注意事项

  在使用泰克示波器测量数字信号时,需要特别注意以下几点:

  探头选择:建议使用高阻抗的无源探头,以避免对信号的加载。

  带宽选择:示波器的带宽需要大于信号的最高频率,才能准确地显示信号波形。

  触发设置:正确设置触发条件,才能稳定地捕获信号波形。

  测量参数设置:根据需要选择合适的测量参数,例如上升时间、下降时间、占空比等。

  4.泰克示波器在数字信号测量中的应用实例

  泰克示波器在数字信号测量中有着广泛的应用,例如:

  调试数字电路:示波器可以用来观察数字电路的波形,并分析电路的运行状态,从而找出电路中的问题。

  测量信号质量:示波器可以用来测量数字信号的抖动、上升时间、下降时间等参数,以评估信号质量。

  进行信号分析:示波器可以用来分析数字信号的频率、幅度、占空比等参数,并进行频谱分析等。

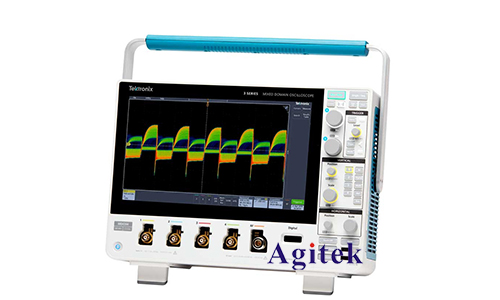

泰克示波器量测数字信号(图2)

  泰克示波器是数字信号测量的重要工具,它能够直观地显示信号波形,并提供丰富的测量功能,帮助工程师分析和调试数字电路。在使用泰克示波器测量数字信号时,需要特别注意探头选择、带宽选择、触发设置和测量参数设置等问题。泰克示波器在数字信号测量中有着广泛的应用,例如调试数字电路、测量信号质量和进行信号分析等,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
