罗德与施瓦茨示波器外部触发怎么弄

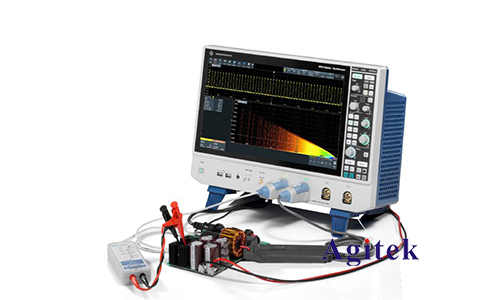

　　外部触发是电子测试和测量过程中不可或缺的一部分。罗德与施瓦茨（Rohde&Schwarz）示波器作为高端测试设备，以其出色的性能和用户友好的界面在业界广受好评。本文将为您详细介绍如何在罗德与施瓦茨示波器上设置和使用外部触发，帮助您更高效地进行测量。

　　一、外部触发的基本概念

　　在进行信号测量时，触发功能用于稳定显示和捕获信号波形。外部触发指的是利用来自被测设备（Device Under Test,DUT）或其他信号源的触发信号来启动示波器的采集过程。这种方式对于同步多台设备或捕获特定事件非常有用。

　　二、准备工作

　　在开始配置外部触发之前，需要确保以下几点准备工作：

　　1.设备连接：使用适当的同轴电缆将外部触发信号源连接到示波器的外部触发输入端口（通常标记为EXT或TRIG IN）。

　　2.信号源准备：确保触发信号源稳定且能够提供适当的电压幅度和频率。

　　3.示波器配置：打开罗德与施瓦茨示波器并进行基本设置，确保显示屏上有清晰的波形显示。

　　三、外部触发的设置步骤

　　1.进入触发菜单

　　在示波器的主界面上，找到并按下“触发”按钮。这通常位于前面板的显著位置，或可以通过触摸屏界面的菜单进入。

　　2.选择触发源

　　在触发菜单中，选择“触发源”选项。通常默认的触发源是“CH1”或“CH2”，此时需要将其更改为“EXT”或“外部”选项。具体操作步骤如下：

　　-触摸或选择“触发源”选项。

　　-在弹出的菜单中，选择“EXT”或“外部”。

　　3.设置触发电平

　　触发电平是决定触发信号的电压门槛。选择“触发电平”选项，并根据外部触发信号的特性，调整电平值。确保设置的电平在触发信号的实际电压范围内。

　　4.选择触发模式

　　触发模式决定示波器如何响应触发事件。常见的触发模式包括自动（Auto）、普通（Normal）和单次（Single）。选择适当的触发模式以适应具体测量需求。例如：

　　-自动模式：适用于一般连续信号测量。

　　-普通模式：用于需要精确控制触发点的测量。

　　-单次模式：用于捕获一次性事件或瞬态信号。

　　5.调整触发耦合

　　触发耦合决定触发信号通过什么方式输入到示波器中。常见的触发耦合模式包括直流（DC）、交流（AC）和低频抑制（LF Reject）。根据实际情况选择合适的耦合方式。例如：

　　-直流耦合：适用于包含直流成分的信号。

　　-交流耦合：适用于去除直流成分，仅关注交流信号。

　　-低频抑制：用于抑制低频干扰信号。

　　四、验证与优化

　　完成基本设置后，通过观察示波器屏幕上的波形显示，验证外部触发的效果。如果波形不稳定或未能正确触发，可以进行以下优化：

　　1.调整触发电平：微调触发电平，确保其在正确的信号幅度范围内。

　　2.检查信号连接：确认外部触发信号源和示波器连接无误，接触良好。

　　3.优化触发模式：根据实际测量需求，尝试不同的触发模式以获得**波形显示。

　　五、实际应用示例

　　假设我们需要测量一个带有特定脉冲信号的电路，并希望使用外部触发功能来捕获关键脉冲事件。以下是具体的操作步骤：

　　1.连接触发信号源：将脉冲信号源的输出连接到示波器的外部触发输入端口。

　　2.设置触发源为外部：在触发菜单中，将触发源设置为“EXT”。

　　3.调整触发电平：设置触发电平至脉冲信号的中间电压值，以确保每次脉冲都能触发示波器。

　　4.选择单次触发模式：选择“单次”模式以捕获单个脉冲事件，并在触发后停止采集。

　　5.开始测量：启动外部设备并生成脉冲信号，观察示波器是否正确触发并显示脉冲波形。

　　使用罗德与施瓦茨示波器进行外部触发不仅可以提高测量的精确度，还能帮助工程师更好地分析复杂信号。在实际操作中，熟练掌握触发设置并根据具体需求进行优化，是成功完成测量任务的关键。希望本文的详细介绍能帮助您更好地利用罗德与施瓦茨示波器的外部触发功能，提高工作效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
