罗德与施瓦茨RTB2004示波器测直流电压

发布日期:2024-05-15 11:44:25         浏览数:

  罗德与施瓦茨(Rohde&Schwarz)RTB2004示波器是一款功能强大且多用途的测试和测量工具,广泛应用于电子工程领域。本文将详细介绍如何使用RTB2004示波器测量直流电压,并提供一些实用的技巧和建议,以确保测量的准确性和效率。

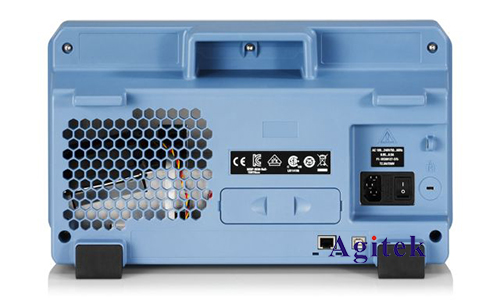

罗德与施瓦茨RTB2004示波器测直流电压(图1)

  一、RTB2004示波器的基本介绍

  RTB2004是一款中高端数字示波器,具有较高的采样率和存储深度,能够精确捕捉和分析信号。其拥有10.1英寸的大尺寸触摸屏,分辨率高达1280x800,操作界面直观,极大地提升了用户体验。***它还配备了多个通道,可以同时监测多个信号源,是工程师们进行电气信号分析的理想选择。

  二、测量直流电压的基本原理

  在测量直流电压时,示波器会显示电压信号随时间的变化曲线。直流电压相对于交流电压来说,信号是恒定的,不随时间变化。通过使用RTB2004示波器,可以轻松地读取电压值,并进行进一步的分析。

  三、测量步骤详解

  1.准备工作

  ***确保示波器和被测电路均处于良好的工作状态。连接电源,并打开RTB2004示波器。

  2.连接探头

  选择合适的探头,并将其连接到RTB2004示波器的输入通道。一般情况下,使用1:1探头即可满足测量需求。确保探头的接地夹连接到被测电路的地线上,以保证测量的准确性和安全性。

  3.设置示波器参数

  打开示波器后,首先需要进行一些基本设置:

  -选择通道:按下通道按钮(如CH1)激活对应通道。

  -调整垂直标尺:旋转垂直控制旋钮,调节屏幕上的电压范围。对于直流电压测量,可以将电压标尺设置在合适的范围内,使信号在屏幕上清晰显示。

  -设置时间基准:旋转时间基准旋钮,调节显示的时间范围。由于直流信号不随时间变化,可以选择较长的时间基准,确保信号稳定显示。

  4.进行测量

  将探头尖端接触到被测电路的测试点,观察示波器屏幕上的信号显示。此时,屏幕上会显示一个恒定的电压值,即为被测电路的直流电压。

  5.读数和记录

  读出示波器屏幕上的电压值,并记录下来。如果需要,可以使用示波器的游标功能,进一步精确测量电压值。通过移动游标,可以准确读取电压数值,确保测量的精确性。

  四、实用技巧和建议

  1.探头校准

  在进行精确测量前,建议对探头进行校准。示波器通常配有校准信号输出端口,可以将探头连接到该端口,调节探头补偿电容,使其显示的信号波形无失真,从而确保测量的准确性。

  2.使用平均功能

  为了减少噪声干扰,可以使用示波器的平均功能。开启平均功能后,示波器会对多个采样信号进行平均处理,从而得到一个更为稳定和准确的电压值。

  3.定期校验示波器

  为了保证示波器的测量准确性,建议定期进行校验。可以将示波器送至专业校验机构,或使用标准电压源进行自校验,确保其处于**工作状态。

  4.关注环境因素

  测量环境对测量结果也有一定影响。应避免在高温、高湿或强电磁干扰的环境中进行测量。***保持探头和连接线的良好状态,防止接触不良或信号衰减。

  5.使用触摸屏快捷操作

  RTB2004示波器配备了大尺寸触摸屏,用户可以通过触摸屏快捷操作进行参数设置、波形调整和信号分析。充分利用触摸屏功能,可以极大提升工作效率和测量体验。

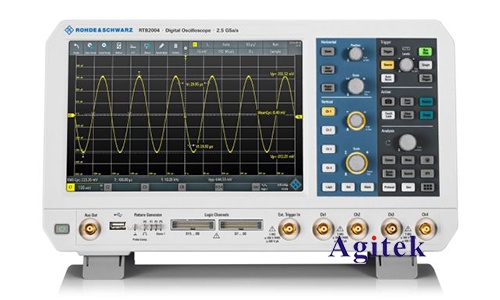

罗德与施瓦茨RTB2004示波器测直流电压(图2)

  罗德与施瓦茨RTB2004示波器是一款高性能、多功能的测量工具,能够精确测量和分析电气信号。在进行直流电压测量时,只需按照上述步骤操作,便可轻松获取准确的电压值。通过合理使用探头校准、平均功能等技巧,进一步提高测量的精确性。无论是在实验室还是在现场测量,RTB2004示波器都能助您轻松完成测量任务,提升工作效率和质量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
