罗德与施瓦茨示波器怎么调信号的周期

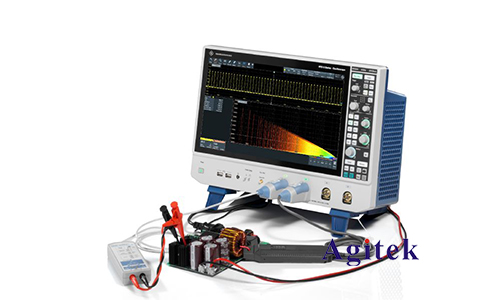

　　罗德与施瓦茨（Rohde&Schwarz，简称R&S）作为全球领先的电子测试与测量设备制造商，其示波器以高性能和易用性著称。对于电子工程师和技术人员来说，了解如何利用R&S示波器调节和测量信号周期是一项重要的技能。下面将详细介绍如何使用R&S示波器进行这一操作，并提供一些实用技巧。

　　1.准备工作

　　a.安装与连接

　　首先，确保示波器已正确连接并通电。将探头连接到示波器的输入通道，并将探头的接地夹子连接到被测电路的地线上。确保探头类型和示波器输入设置匹配（如1X或10X衰减）。

　　b.校准探头

　　在进行任何测量之前，校准探头是必要的步骤。大多数R&S示波器都带有探头校准功能，可以通过示波器上的“探头校准”选项进行自动调整。

　　2.设置示波器

　　a.选择适当的通道

　　如果你使用多个通道，确保选择正确的一个。按下通道选择按钮（如CH1、CH2等），激活相应的通道。

　　b.调节垂直设置

　　调节垂直增益（V/div），使信号在屏幕上清晰可见。你可以使用垂直位置旋钮将信号移至屏幕中央。确保信号的峰值和谷值在示波器屏幕的范围内。

　　c.设置水平时基

　　调整时间基准（time/div），使一个或多个完整的信号周期显示在屏幕上。一般来说，开始时选择一个较长的时间基准，然后逐步缩短，以更精确地显示信号的周期。

　　3.触发设置

　　a.选择触发源

　　通常，触发源选择为你正在观察的信号通道。例如，如果你在CH1上观察信号，则触发源应设为CH1。

　　b.设置触发电平

　　调节触发电平，使其位于信号的中间电平附近。这有助于示波器稳定地捕捉到重复信号。你可以使用触发电平旋钮来进行微调。

　　c.选择触发模式

　　使用自动（Auto）或常规（Normal）触发模式。自动模式在没有触发信号时会持续刷新屏幕，而常规模式则只有在检测到触发条件时刷新屏幕。

　　4.测量信号周期

　　a.手动测量

　　使用示波器的光标功能来手动测量信号周期。激活光标功能后，设置两个垂直光标，分别定位在相邻的两个相同相位点（如两个上升沿或两个下降沿）。示波器将自动计算并显示这两个光标之间的时间间隔，这就是信号的周期。

　　b.自动测量

　　R&S示波器通常具备强大的自动测量功能。按下“测量”按钮，选择“周期（Period）”测量选项。示波器会自动分析并显示信号的周期。自动测量方法简化了操作过程，提高了测量精度和效率。

　　5.优化测量

　　a.平均处理

　　对存在噪声的信号，使用平均功能可以提高测量准确性。启用平均处理后，示波器会对多个周期的信号进行平均计算，从而减少随机噪声的影响。

　　b.频谱分析

　　对于复杂信号，可以利用R&S示波器的频谱分析功能。通过将信号转换到频域，可以更直观地观察周期性特征。这对于分析多频率成分信号特别有用。

　　6.常见问题与解决方案

　　a.信号不稳定

　　若触发设置不当，信号可能会在屏幕上跳动或不稳定。调整触发电平和触发模式，确保触发点稳定可靠。

　　b.测量误差

　　测量误差可能来自于探头衰减设置不正确或示波器带宽限制。检查探头衰减设置，确保其与示波器输入相匹配，并确保带宽足够宽以涵盖信号的所有频率成分。

　　通过以上步骤，电子工程师可以熟练使用罗德与施瓦茨示波器调节和测量信号周期。掌握这些基本操作，不仅能提高工作效率，还能确保测量结果的准确性和可靠性。不断学习和实践，将使你在使用示波器时更加得心应手，为各类电子测量任务提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
