是德MXR608A示波器测交流电

　　在电气和电子工程领域，示波器是用于测量和分析各种电信号的重要工具。是德科技（Keysight Technologies）生产的MXR608A示波器是一款功能强大的仪器，专为满足现代工程师的需求而设计。本文将详细介绍如何使用这款示波器来测量交流电信号，帮助工程师们充分利用其先进功能。

　　一、了解是德MXR608A示波器

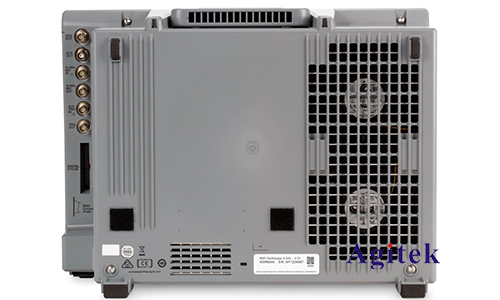

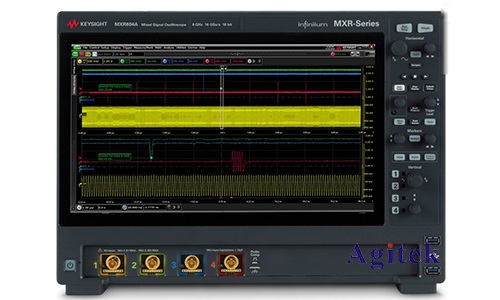

　　MXR608A是一款高性能的示波器，具备8个模拟通道和高达6 GHz的带宽，能够以最高16 GSa/s的采样率进行数据采集。其直观的用户界面和丰富的测量功能，使得它成为许多复杂测量任务的理想选择。对于交流电测量，这款示波器提供了精确的波形捕捉和详细的频谱分析功能。

　　二、测量前的准备

　　1.校准与检查

　　在进行任何测量之前，确保示波器和探头都已校准。校准可以确保测量的准确性，并避免由于设备偏差引起的误差。

　　2.选择合适的探头

　　对于交流电的测量，选择合适的探头至关重要。通常，使用高压探头或电流探头，以确保测量的安全性和准确性。是德科技提供的探头具有良好的频率响应和高精度，适用于各种电气测量任务。

　　3.设置示波器参数

　　启动MXR608A示波器后，进行基本的参数设置，包括时间基准、垂直灵敏度和触发方式。对于交流电测量，建议将时间基准设置为一个合适的周期范围，确保可以完整地捕捉一个或多个交流电周期。

　　三、测量过程

　　1.连接探头

　　将探头连接到示波器的输入通道，并确保探头的地线夹子连接到电路的地。对于交流电测量，特别是高压测量，必须遵循安全规程，防止触电或损坏设备。

　　2.调整显示

　　通过调整示波器的垂直和水平控制，优化波形显示。垂直控制用于调整信号的振幅显示，水平控制用于调整时间轴显示。可以使用自动设置功能（Auto-Setup）来快速捕捉和显示波形。

　　3.触发设置

　　设置触发电平和触发类型（例如上升沿或下降沿触发），确保波形稳定显示。良好的触发设置可以帮助工程师精确定位感兴趣的信号部分。

　　四、分析交流电信号

　　1.波形分析

　　捕捉到交流电信号后，使用示波器的测量功能对波形进行分析。常用的测量参数包括峰值电压、均方根电压（RMS）、频率和相位差等。这些参数能够帮助工程师了解电信号的特性和性能。

　　2.频谱分析

　　MXR608A示波器具备强大的频谱分析功能，能够对交流电信号进行频域分析。通过快速傅里叶变换（FFT），可以查看信号的频谱成分，识别谐波和噪声等。频谱分析对于电源质量检测和故障诊断非常有用。

　　3.数据存储与导出

　　是德MXR608A示波器提供多种数据存储和导出选项。可以将测量数据保存到本地存储器或通过USB接口导出到外部设备。还可以使用是德科技的分析软件对数据进行进一步处理和报告生成。

　　五、实际应用案例

　　在实际应用中，工程师可以利用MXR608A示波器对电力系统、电子设备和电机驱动等进行详细分析。例如，在电力系统中，工程师可以使用示波器测量和分析交流电的波形、谐波成分和瞬态事件，确保系统的稳定性和可靠性。在电子设备设计中，可以通过测量交流电信号，优化电路性能，检测和排除潜在的设计缺陷。

　　是德MXR608A示波器以其高带宽、多通道和先进的测量功能，成为测量和分析交流电信号的理想工具。通过正确的设置和使用，工程师可以全面掌握电信号的特性，进行有效的故障诊断和性能优化，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
