安捷伦示波器测试电源纹波

　　电源纹波是电源输出中的高频噪声成分，通常由开关电源产生。为了确保电子设备的性能和可靠性，检测和分析电源纹波至关重要。安捷伦示波器以其高性能和精确度成为这一任务的理想工具。本文将详细介绍如何使用安捷伦示波器测试电源纹波，并提供一些实际操作的技巧和建议。

　　一、准备工作

　　1.选择合适的示波器

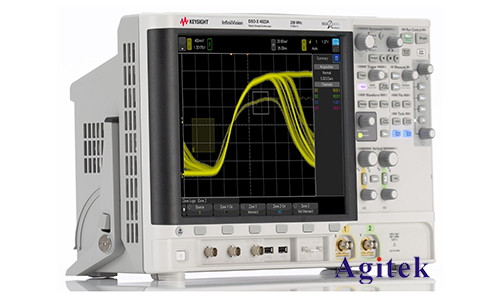

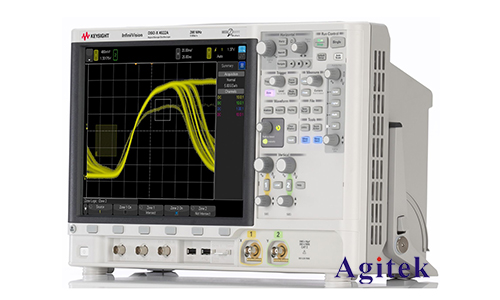

　　安捷伦（现为是德科技，Keysight Technologies）提供了多种型号的示波器，适用于不同的测试需求。对于电源纹波测试，建议选择带宽较高、采样率较高的型号，例如MSO-X 6000系列。这些型号具有良好的信噪比和高精度，能够捕捉到微小的纹波信号。

　　2.配置探头

　　探头的选择和配置同样重要。推荐使用高带宽、低噪声的探头，如Keysight N2873A。确保探头接地良好，以避免引入额外的噪声。

　　二、连接和设置

　　1.正确连接示波器

　　将示波器探头连接到待测电源的输出端。为减少测量误差，建议采用短而粗的接地线，并尽量靠近电源输出端连接。

　　2.设置示波器参数

　　打开示波器，进行以下设置：

　　-**带宽限制**：启用带宽限制功能，通常设置为20MHz。这有助于过滤掉高频噪声，只关注电源纹波。

　　-**时间基准**：根据电源的开关频率设置合适的时间基准。例如，对于开关频率为100kHz的电源，可以设置在2µs/div。

　　-**垂直灵敏度**：调整垂直灵敏度以显示清晰的纹波信号。一般设置在10mV/div左右。

　　-**耦合方式**：选择AC耦合，以滤除直流成分，仅显示交流纹波部分。

　　三、进行测量

　　1.捕捉和分析纹波信号

　　调整示波器的触发电平，使其稳定地捕捉到纹波信号。可以使用单次触发功能，捕捉到一个完整的波形以便分析。观察波形的峰峰值、频率等参数，这些信息对于评估电源质量至关重要。

　　2.使用示波器的FFT功能

　　安捷伦示波器通常配备FFT（快速傅里叶变换）功能，能够将时间域的纹波信号转换到频域，方便分析不同频率成分的幅度。通过FFT分析，可以识别出电源纹波的主要噪声源，例如开关频率及其谐波成分。

　　四、实用技巧和建议

　　1.消除干扰

　　在实际测试中，外部干扰可能会影响测量结果。为了提高测量精度，可以使用屏蔽箱或减小测试环境中的电磁干扰。还可以采用差分探头，进一步减少接地噪声。

　　2.多次测量取平均

　　电源纹波具有随机性，单次测量可能不能全面反映其特性。建议进行多次测量，取平均值以获得更稳定的结果。

　　3.记录和分析数据

　　使用示波器的存储功能，保存多个测量结果，以便后续分析。可以通过示波器内置的测量功能直接计算纹波的均方根值（RMS），以及最大、最小值等统计数据。

　　4.定期校准示波器

　　为了确保测量结果的准确性，定期对示波器进行校准非常重要。特别是在进行高精度测试时，校准能够有效减少测量误差。

　　五、案例分析

　　案例一：开关电源纹波测试

　　在测试一款100W开关电源时，使用了MSO-X 6000系列示波器和N2873A探头。通过调整示波器的时间基准和垂直灵敏度，成功捕捉到了约50mV峰峰值的纹波信号。通过FFT分析，发现主要的纹波频率集中在100kHz和其三次谐波处。

　　案例二：线性电源纹波测试

　　对于一款线性电源，使用相同的示波器设置，测得的纹波信号相对较小，峰峰值约为5mV。FFT分析显示纹波频率主要集中在50Hz电源频率及其谐波处。这些结果表明，线性电源在低频段的纹波较为明显。

　　通过本文的介绍，希望您对使用安捷伦示波器测试电源纹波有了更清晰的理解和实践指导。在实际操作中，结合具体情况进行调整，并借助示波器的多种功能，能够有效地评估电源的质量和性能。无论是从事研发还是产品测试，掌握这些技巧都将大大提升工作效率和测量准确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
