普源DS1052E示波器测试电流波形怎么设置

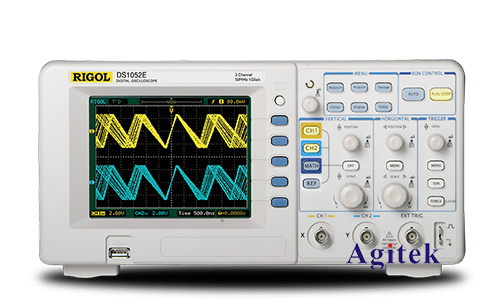

　　使用示波器进行电流波形测试是我们日常工作中不可或缺的一部分。普源（Rigol）DS1052E是一款高性价比的示波器，它不仅操作简便，而且功能强大，适合各种应用场景。本文将详细介绍如何设置普源DS1052E示波器来测试电流波形。

　　准备工作

　　在开始测试之前，需要做好以下准备工作：

　　1.设备检查：

　　-确保示波器和电流探头工作正常。

　　-检查电流探头是否符合被测电流范围和频率要求。

　　2.连接示波器：

　　-将电流探头连接到示波器的输入通道。

　　-如果使用电流钳或电流探头，请确保正确安装并进行零点校准。

　　3.校准探头：

　　-根据探头说明书进行零点校准，以确保测量精度。

　　设置示波器参数

　　1.输入通道设置

　　-通道选择：选择与电流探头连接的通道（如CH1或CH2）。

　　-探头类型：设置探头类型为电流探头（示波器菜单中选择“Probe”选项，设置探头比例）。

　　-探头倍率：根据电流探头的实际倍率设置，例如10mV/A、100mV/A等。

　　-带宽限制：如果测量的是低频信号，可以开启带宽限制（20MHz），以减少高频噪声的影响。

　　2.时基设置

　　-时基选择：根据被测信号的频率选择合适的时基范围。一般从较慢的时基开始，然后逐步调整到合适的范围。

　　-触发模式：选择“边沿触发”模式，设置触发电平和触发源。触发电平可以调整到信号的中间值，以便于稳定显示波形。

　　-触发耦合：选择“DC耦合”模式，以确保捕捉到所有信号成分。

　　3.垂直系统设置

　　-垂直偏置：根据信号幅值调整垂直偏置，使信号显示在屏幕中央。

　　-灵敏度设置：选择合适的垂直灵敏度（单位：V/div），确保波形显示清晰。通常，电流信号的幅值较小，需选择较高的灵敏度。

　　-偏移调整：如果波形偏离屏幕中心，可以使用垂直偏移功能将其调整到屏幕中央。

　　测试过程

　　1.连接被测电路：将电流探头夹在被测电路的相应位置，确保连接牢固且不会干扰电路正常运行。

　　2.观察波形：打开示波器并开始观察波形，根据实际情况调整时基和垂直系统设置，使波形显示稳定且清晰。

　　3.数据捕获和分析：

　　-波形存储：如果需要保存波形数据，可以使用示波器的存储功能，将波形保存到U盘或通过USB接口传输到电脑。

　　-测量功能：利用示波器内置的测量功能，如峰值电流、平均电流、周期、频率等参数，进行详细的波形分析。

　　-光标测量：使用光标功能，手动测量波形的特定点，如上升时间、下降时间、周期等。

　　专业建议

　　-电流探头选择：根据测量需求选择合适的电流探头。高频电流信号建议使用宽带电流探头，以确保测试精度。

　　-避免干扰：测试时尽量远离干扰源，如高频开关电源、变频器等，以减少噪声干扰。

　　-定期校准：示波器和电流探头需要定期校准，以保证测量精度。建议每年进行一次校准。

　　-安全注意事项：测量高压电流时，务必遵循安全操作规程，避免触电危险。使用绝缘手套和绝缘垫等防护工具。

　　使用普源DS1052E示波器进行电流波形测试并不复杂，只需按上述步骤进行设置和操作，即可获得准确的测试结果。作为专业工程师，我们需要时刻保持严谨的工作态度，确保测试数据的可靠性和精确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
