罗德与施瓦茨RTB2004示波器怎么测量频率
测量信号的频率是许多工程应用中的一个基本而重要的任务。罗德与施瓦茨RTB2004示波器凭借其卓越的性能和直观的用户界面,使这一任务变得非常简单。本文将详细介绍如何使用RTB2004示波器测量频率,同时提供一些实际操作中的小贴士,帮助您充分利用这款优秀的测试设备。
一、设备简介

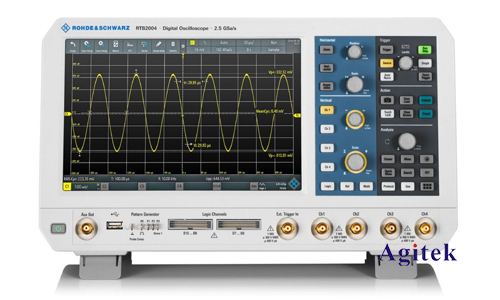

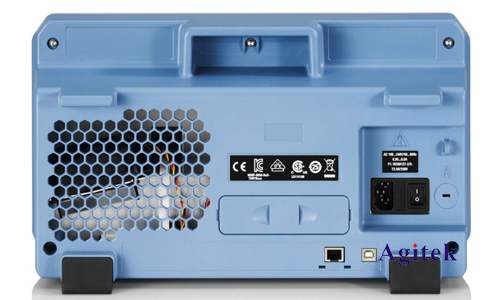

罗德与施瓦茨RTB2004是一款多功能的数字示波器,具有高采样率、高分辨率和大存储深度等特点。它配备了一块10.1英寸的大屏幕触控显示器,用户界面设计友好,操作便捷。此外,该示波器还具备多种测量功能,能够满足各类测试需求。
二、测量频率的步骤
1.连接信号源
首先,将待测信号源连接到RTB2004示波器的一个输入通道。通常,您会使用示波器的探头来连接信号源。确保探头接触良好,以避免信号干扰或失真。
2.设置时基和垂直刻度
为了获得清晰的波形显示,您需要调整时基和垂直刻度。通过旋转示波器前面板上的时基旋钮,可以放大或缩小波形的时间轴;通过垂直刻度旋钮,可以调整波形的幅度显示范围。
3.调整触发设置
触发设置对于稳定波形显示至关重要。选择合适的触发源(通常是与连接信号源的同一通道),并设置适当的触发电平。RTB2004示波器提供多种触发类型,常用的有边沿触发和脉宽触发。对于大多数频率测量,边沿触发是最常用的选择。
4.启动自动测量功能
RTB2004示波器具有强大的自动测量功能,可以轻松实现频率测量。在示波器的主界面上,找到并按下“自动测量”按钮(通常标有“Measure”或类似字样)。在弹出的菜单中,选择“频率”(Frequency)选项。
5.读取测量结果
一旦选择了频率测量,示波器将自动计算并显示信号的频率。结果通常会显示在屏幕的顶部或侧边栏,并实时更新。您可以通过调整时基和垂直刻度,确保波形显示稳定,以获得更准确的测量结果。
三、实际操作小贴士
1.使用探头校准功能
为了确保测量的准确性,建议在测量前对探头进行校准。RTB2004示波器内置探头校准功能,可以自动调整探头的补偿电容,以匹配输入信号的特性。
2.应用平均功能
如果待测信号有较大的噪声,可以使用示波器的平均功能来减少噪声对测量结果的影响。通过在主菜单中选择“平均”(Average)功能,可以设定平均次数,示波器将对多次采样结果进行平均计算,从而获得更平滑的波形和更准确的频率测量。
3.利用FFT功能进行频域分析
RTB2004示波器还具有快速傅里叶变换(FFT)功能,可以将时域信号转换为频域信号。通过观察频谱图,可以直观地看到信号的频率成分。这对于复杂信号的频率分析非常有帮助。
4.保存和导出数据
在测量过程中,如果需要保存测量数据或波形图像,可以使用示波器的存储功能。RTB2004示波器支持多种存储方式,包括内部存储、USB存储以及通过网络传输数据。您可以将测量结果保存为文件,以便后续分析或报告使用。
通过以上步骤,您可以轻松地使用罗德与施瓦茨RTB2004示波器测量频率。这款示波器不仅功能强大,操作也非常简便,是工程师进行信号测试和分析的理想工具。希望本文的介绍能够帮助您更好地理解和使用RTB2004示波器,提升工作效率,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
