罗德与施瓦茨示波器信号频率怎么算

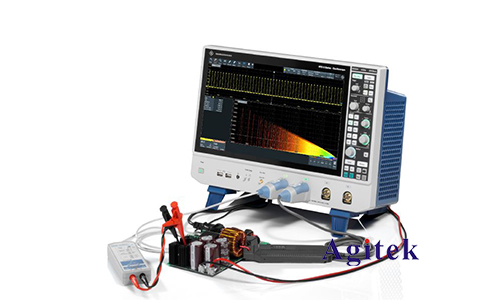

罗德与施瓦茨(Rohde&Schwarz)是一家在电子测试测量设备领域享有盛誉的公司,其生产的示波器被广泛应用于各种电子信号的检测和分析。示波器是一种可以显示信号波形的设备,通过观察这些波形,工程师可以分析信号的特性,包括其频率、幅度、相位等参数。本文将详细介绍如何使用罗德与施瓦茨示波器来计算信号的频率。
示波器的基本操作
在开始频率测量之前,首先需要了解示波器的基本操作步骤:
1.连接信号源:将待测信号连接到示波器的输入通道上。通常,示波器有多个输入通道,可以同时测量多个信号。
2.设置时间基准:调整示波器的时间基准,使信号在屏幕上以合适的比例显示。时间基准设置通常以秒/格(s/div)为单位。
3.调整触发设置:触发设置决定了示波器何时开始显示信号波形。正确的触发设置可以使波形稳定地显示在屏幕上,便于观察和分析。
4.垂直刻度调整:调整垂直刻度,使信号波形的振幅适合地显示在屏幕上。垂直刻度通常以伏/格(V/div)为单位。
计算信号频率的方法
使用示波器测量信号频率主要有两种方法:自动测量和手动测量。罗德与施瓦茨示波器提供了强大的自动测量功能,但理解手动测量方法对掌握频率测量的基本原理也是非常有帮助的。
自动测量方法
罗德与施瓦茨示波器通常具备自动频率测量功能。操作步骤如下:
1.选择自动测量功能:在示波器的菜单中选择“测量”选项,然后选择“频率”测量模式。
2.选择测量通道:选择你希望进行频率测量的输入通道。如果信号连接在通道1上,则选择通道1。
3.查看测量结果:示波器会自动计算并显示信号的频率。此时,屏幕上会显示一个频率值,单位通常为赫兹(Hz)。
这种方法快捷、准确,适合日常频率测量。然而,自动测量功能有时可能会因信号质量或其他因素影响准确性,因此了解手动测量方法也非常重要。
手动测量方法
手动测量频率需要一定的计算步骤,但也能增强对信号和示波器的理解。具体步骤如下:
1.获取波形周期:观察屏幕上的信号波形,选择一个完整的周期(从波形的某一点开始,到下一次该点出现)。使用示波器的游标功能,测量这一周期对应的时间长度。
2.计算频率:频率(f)与周期(T)之间的关系为:f=1/T。通过手动测量周期T,可以计算出频率f。
例如,如果测得一个周期T为2毫秒(ms),则频率f=1/0.002秒=500赫兹(Hz)。
影响频率测量准确性的因素
在实际操作中,影响频率测量准确性的因素有很多,主要包括以下几个方面:
1.信号噪声:高频噪声可能会影响示波器的触发稳定性,从而影响测量结果。使用适当的滤波功能可以减小噪声影响。
2.示波器带宽:示波器的带宽限制会影响高频信号的测量。确保示波器的带宽高于被测信号的频率。
3.探头衰减:探头的衰减系数需要正确设置,例如1:1或10:1,否则会导致测量误差。
4.时间基准准确性:时间基准的准确性直接影响周期测量的精度,进而影响频率计算的准确性。
使用技巧和建议
为了提高频率测量的准确性和效率,以下是一些使用罗德与施瓦茨示波器的技巧和建议:
1.正确校准示波器和探头:定期校准示波器和探头,确保其工作在**状态。
2.使用适当的触发模式:根据信号类型选择合适的触发模式,如边沿触发、脉宽触发等,确保波形稳定显示。
3.调整垂直和水平刻度:根据信号特性,适当调整垂直和水平刻度,使信号波形清晰显示,便于观察和测量。
4.利用平均功能:对于有噪声的信号,可以使用示波器的平均功能,通过多次采样平均来减小噪声影响。
5.保存和分析数据:利用示波器的存储功能,将测量数据保存下来,便于后续分析和记录。
罗德与施瓦茨示波器以其高性能和丰富的功能广泛应用于电子测试测量领域。通过本文的介绍,您应该已经了解了如何使用罗德与施瓦茨示波器计算信号频率的基本方法,包括自动测量和手动测量两种方法。在实际应用中,根据具体情况选择合适的方法,并注意影响测量准确性的各类因素,以获得可靠的测量结果,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
