罗德与施瓦茨示波器测量纹波

发布日期:2024-06-12 15:19:28         浏览数:

  在电子领域,纹波是信号质量的重要指标之一,它代表着信号叠加在直流信号上的交流信号。纹波的测量对于评估电源、放大器、滤波器等电路性能至关重要,也是工程师们在设计和调试过程中不可或缺的一项工作。而罗德与施瓦茨(Rohde&Schwarz)作为全球领先的电子测量仪器制造商,其示波器以其强大的性能和人性化的操作界面著称,为纹波测量提供了得心应手的工具。本文将深入探讨罗德与施瓦茨示波器如何帮助工程师高效地测量纹波,并辅以实际案例和技巧,让您轻松掌握纹波测量的精髓。

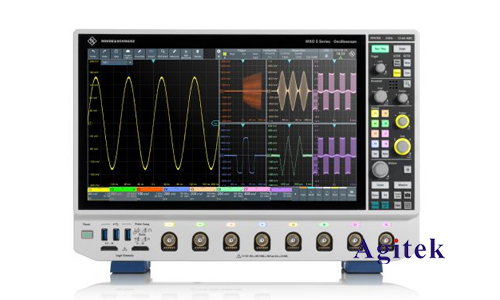

罗德与施瓦茨示波器测量纹波(图1)

  1.示波器在纹波测量中的优势

  传统的纹波测量方法主要依靠万用表,但其只能测量纹波的峰峰值,而无法提供纹波的频率、波形等关键信息。而示波器作为一种能够实时显示信号的仪器,在纹波测量方面展现出诸多优势:

  直观可视化:示波器可以将信号波形直观地呈现在屏幕上,使工程师能够清晰地观察到纹波的波形、幅度、频率等信息,帮助快速判断纹波的性质。

  精确测量:示波器可以测量纹波的峰峰值、平均值、RMS值等参数,并通过多种触发功能精准地捕捉到纹波信号。

  频谱分析:部分罗德与施瓦茨示波器内置频谱分析功能,可以将时域信号转换为频域信号,帮助工程师分析纹波的频率成分,找出导致纹波的原因。

  灵活配置:罗德与施瓦茨示波器提供丰富的测量参数、触发方式、显示模式等配置选项,可以根据不同的测量需求灵活调整,满足各种纹波测量场景。

  2.罗德与施瓦茨示波器测量纹波的典型步骤

  使用罗德与施瓦茨示波器测量纹波,通常遵循以下步骤:

  1.连接信号:将信号源连接到示波器的通道,注意选择合适的探头类型和测量范围。

  2.触发设置:根据信号特点,选择合适的触发模式和触发电平,确保示波器能够稳定地捕捉到纹波信号。

  3.时间基准和电压范围:调整时间基准和电压范围,将纹波信号完整地显示在屏幕上,并确保信号波形清晰可见。

  4.测量参数设置:根据测量需求,选择合适的测量参数,例如峰峰值、平均值、RMS值、频率等。

  5.波形分析:观察示波器上的波形,分析纹波的特性,例如频率、幅度、周期等。

  6.数据记录:根据需要将测量结果保存到示波器内部存储器或导出至计算机。

  3.罗德与施瓦茨示波器在纹波测量中的应用实例

  电源纹波测量:使用示波器可以测量电源输出的纹波,评估电源的稳定性和可靠性。例如,在测试开关电源时,可以观察到电源输出电压上的纹波,并根据测量结果分析滤波电路的性能。

  放大器纹波测量:使用示波器可以测量放大器的输出信号中的纹波,评估放大器的线性度和稳定性。例如,在测试音频放大器时,可以观察到放大器输出信号上的纹波,并根据测量结果分析放大器电路的性能。

  滤波器纹波测量:使用示波器可以测量滤波器输出信号中的纹波,评估滤波器的滤波效果。例如,在测试低通滤波器时,可以观察到滤波器输出信号上的纹波,并根据测量结果分析滤波器的截止频率和衰减特性。

  4.提高纹波测量精度的技巧

  除了以上基本步骤,以下技巧可以帮助工程师进一步提高纹波测量的精度:

  选择合适的探头:使用高带宽、低噪声的探头可以降低测量误差。

  使用示波器内置的平均功能:可以降低信号噪声的影响,提高测量精度。

  进行多次测量并取平均值:可以减小随机误差的影响,提高测量结果的可靠性。

  使用示波器的频谱分析功能:可以分析纹波的频率成分,帮助找出导致纹波的原因。

  选择合适的触发模式:选择合适的触发模式可以确保示波器能够稳定地捕捉到纹波信号,提高测量精度。

  5.人性化设计与用户体验

  罗德与施瓦茨示波器在设计上充分考虑了用户体验,其人性化的操作界面和丰富的功能极大地简化了纹波测量过程:

  直观的操作界面:罗德与施瓦茨示波器配备了清晰直观的界面,各种功能一目了然,操作简单易懂。

  丰富的测量参数:罗德与施瓦茨示波器提供多种测量参数,可以满足各种测量需求。

  灵活的触发方式:罗德与施瓦茨示波器提供多种触发方式,可以根据不同的信号特点进行选择。

  方便的数据记录:罗德与施瓦茨示波器可以将测量结果保存到示波器内部存储器或导出至计算机,方便后续分析。

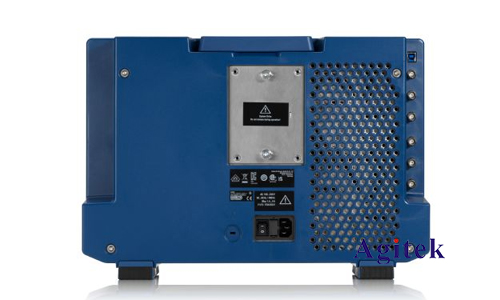

罗德与施瓦茨示波器测量纹波(图2)

  罗德与施瓦茨示波器作为纹波测量领域的利器,不仅提供了强大的性能和丰富的功能,更以其人性化的设计和易用性,为工程师提供了高效、便捷的测量体验。从入门到精通,掌握罗德与施瓦茨示波器的使用方法,能够有效地提高纹波测量效率,为电路设计、调试和分析提供精准的测量数据,助力工程师打造更高质量的电子产品,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
