是德MSOX3014G示波器纹波测试方法

　　作为一名经验丰富的工程师，在日常工作中，我们经常需要对信号的纹波进行测量和分析。纹波是信号叠加在直流信号上的交流成分，通常表现为周期性的波动。对于电源系统、数字电路、通信系统等，纹波大小直接影响设备的稳定性、可靠性和性能。因此，准确测量纹波并对其进行分析至关重要。

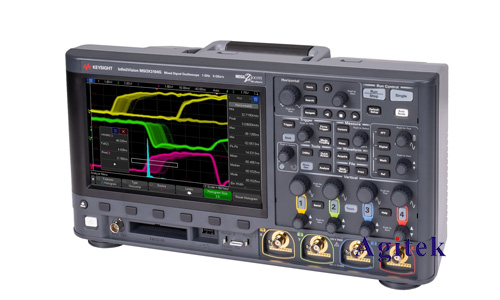

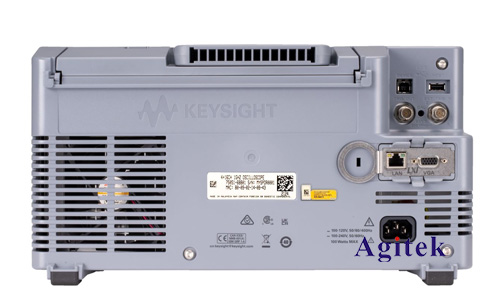

　　是德科技的MSOX3014G示波器是一款功能强大的仪器，它集成了高性能示波器、逻辑分析仪、协议分析仪等功能，为我们提供了丰富的测量和分析工具。本文将详细介绍使用MSOX3014G示波器进行纹波测试的方法，并结合实际案例，帮助您更好地理解和应用该方法。

　　1.测试环境搭建

　　首先，我们需要准备测试环境，包括：

　　MSOX3014G示波器：确保示波器已连接电源并正常工作。

　　被测设备：将被测设备连接到示波器的输入通道。

　　探头：选择合适的探头连接到示波器和被测设备之间。通常，对于纹波测量，建议使用高带宽、低噪声的探头，例如示波器的标准探头或差分探头。

　　测试信号源：如果需要模拟测试，则需要准备一个能够产生测试信号的信号源。

　　2.示波器设置

　　在进行纹波测试之前，我们需要对示波器进行必要的设置：

　　触发方式：选择合适的触发方式，例如边沿触发或斜率触发。建议选择与信号特征相匹配的触发方式，以便有效捕捉到纹波信号。

　　时间基准：设置合适的时间基准，确保能够清晰地观察到纹波信号。

　　垂直刻度：设置合适的垂直刻度，确保能够清晰地显示纹波信号的幅度。

　　测量选项：开启示波器的测量功能，例如峰峰值、均方根值、频率、占空比等，以便对纹波进行量化分析。

　　数学运算：示波器内置丰富的数学运算功能，可以对信号进行滤波、求导、积分等运算，帮助我们更好地分析纹波信号。

　　3.测试方法

　　不同的纹波测试方法适用于不同的场景，以下是几种常用的方法：

　　3.1直流纹波测试：

　　该方法适用于测量叠加在直流信号上的交流纹波，例如电源输出的纹波。具体步骤如下：

　　将探头连接到被测设备的直流输出端。

　　设置示波器触发方式为边沿触发，触发信号源为直流输出信号。

　　设置时间基准，确保能够观察到纹波信号的完整周期。

　　使用示波器的测量功能，测量纹波信号的峰峰值、均方根值等参数。

　　3.2交流纹波测试：

　　该方法适用于测量叠加在交流信号上的交流纹波，例如音频放大器的输出纹波。具体步骤如下：

　　将探头连接到被测设备的交流输出端。

　　设置示波器触发方式为边沿触发，触发信号源为交流输出信号。

　　设置时间基准，确保能够观察到纹波信号的完整周期。

　　使用示波器的测量功能，测量纹波信号的峰峰值、均方根值等参数。

　　3.3频谱分析：

　　该方法适用于对纹波信号的频率成分进行分析。具体步骤如下：

　　将探头连接到被测设备的信号输出端。

　　设置示波器触发方式为边沿触发，触发信号源为被测信号。

　　使用示波器的频谱分析功能，观察纹波信号的频谱图。

　　识别频谱图中的各个频率成分，分析纹波信号的频率特性。

　　4.案例分析

　　案例一：电源输出纹波测试

　　假设我们要测试一个电源的输出纹波，我们可以使用直流纹波测试方法。

　　将探头连接到电源的输出端。

　　设置示波器触发方式为边沿触发，触发信号源为电源的输出信号。

　　设置时间基准，确保能够观察到纹波信号的完整周期。

　　使用示波器的测量功能，测量纹波信号的峰峰值、均方根值等参数。

　　假设测量的结果显示纹波信号的峰峰值为10mV，均方根值为3mV。这意味着电源输出的纹波幅度比较小，符合预期要求。

　　案例二：音频放大器输出纹波测试

　　假设我们要测试一个音频放大器的输出纹波，我们可以使用交流纹波测试方法。

　　将探头连接到音频放大器的输出端。

　　设置示波器触发方式为边沿触发，触发信号源为音频放大器的输出信号。

　　设置时间基准，确保能够观察到纹波信号的完整周期。

　　使用示波器的测量功能，测量纹波信号的峰峰值、均方根值等参数。

　　假设测量的结果显示纹波信号的峰峰值为50mV，均方根值为15mV。这意味着音频放大器输出的纹波幅度比较大，可能会导致音频信号失真。

　　使用是德科技MSOX3014G示波器进行纹波测试，我们可以准确地测量和分析信号的纹波特性，并根据实际情况选择合适的测试方法。通过对纹波进行分析，我们可以评估设备的性能、稳定性和可靠性，并针对发现的问题进行相应的优化改进，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
