泰克MDO3014示波器测量差分信号的技巧与注意事项

发布日期:2024-06-17 17:09:43         浏览数:

  在现代电子设计中,差分信号传输由于其抗噪声能力强、信号完整性好等优点,被广泛应用于高速数字电路、通信系统等领域。为了准确测量和分析差分信号,示波器成为不可或缺的工具。本文将以泰克MDO3014示波器为例,详细介绍其测量差分信号的步骤、技巧和注意事项。

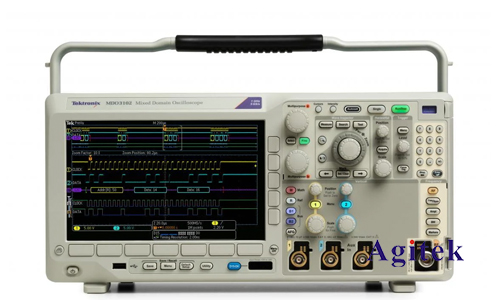

泰克MDO3014示波器测量差分信号的技巧与注意事项(图1)

  MDO3014示波器的差分探头

  MDO3014示波器支持多种差分探头,如TDP0100、TDP0200等。这些探头通常包含两个独立的探头,分别连接到差分信号的正负端,并通过内部电路将两端信号的差值转换为单端信号输出。

  测量步骤

  1.连接探头:将差分探头的正负探针分别连接到差分信号的正负端。需要注意的是,探头接地端应连接到电路的公共参考点。

  2.配置示波器:在示波器的菜单中,选择差分测量模式,并配置探头类型和探头增益。

  3.设置触发:选择合适的触发方式,例如边沿触发或斜率触发,以确保示波器能够稳定地捕捉到信号。

  4.测量和分析:使用示波器提供的测量功能,例如测量电压、时间、频率、相位等,对差分信号进行分析和评估。

  测量技巧

  探头匹配:确保所使用的探头与信号频率和阻抗匹配,以避免信号失真和测量误差。

  探头屏蔽:在高速信号测量中,使用屏蔽探头可以有效减少噪声干扰。

  探头接地:确保探头接地良好,以防止地环路电流的影响。

  信号耦合:选择合适的耦合方式,例如直流耦合或交流耦合,以适应不同信号特性。

  注意事项

  探头负载:差分探头的负载会影响信号的波形,因此在测量时应考虑探头的负载效应。

  共模信号:在差分信号测量中,共模信号也会影响测量结果,需要根据实际情况进行补偿或消除。

  噪声干扰:高速差分信号容易受到外部噪声干扰,因此需要采取措施减少噪声影响。

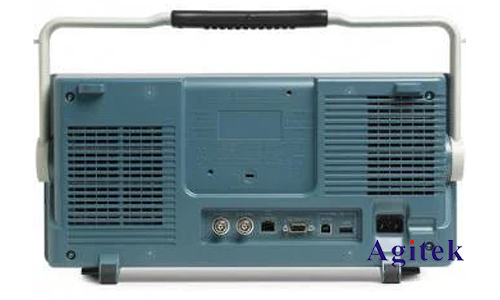

泰克MDO3014示波器测量差分信号的技巧与注意事项(图2)

  泰克MDO3014示波器为差分信号测量提供了强大的功能和工具。通过合理的配置和技巧,用户可以准确地测量和分析差分信号,从而帮助解决设计中出现的信号完整性问题,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
