泰克示波器1通道异常:诊断与解决方法

发布日期:2024-06-17 17:07:16         浏览数:

  泰克示波器作为电子测试领域的常用工具,其可靠性和精准度至关重要。然而,在实际使用过程中,用户可能会遇到1通道出现异常的情况,例如无法显示信号、显示波形失真、测量结果不准确等。本文将针对泰克示波器1通道异常现象,深入分析其原因并提供相应的诊断和解决方法。

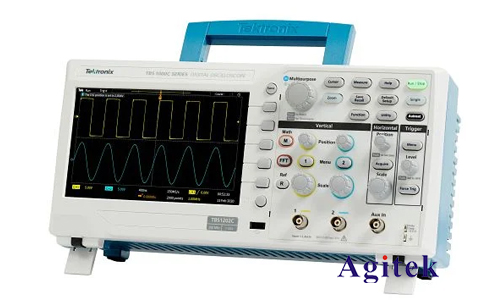

泰克示波器1通道异常:诊断与解决方法(图1)

  一、常见异常现象及原因分析

  1.无法显示信号:

  -探头连接问题:确保探头连接牢固,连接线没有断裂或松动。

  -探头类型错误:检查探头类型是否与测试信号相匹配。

  -通道设置错误:确认通道设置为“ON”状态,并检查耦合方式、带宽、阻抗等设置是否正确。

  -示波器故障:可能存在示波器内部电路故障,导致通道无法正常工作。

  2.显示波形失真:

  -探头带宽不足:探头带宽低于信号频率,导致信号高频部分丢失。

  -探头负载影响:探头输入阻抗与信号源阻抗不匹配,导致信号衰减或失真。

  -耦合方式错误:耦合方式选择不当,例如使用直流耦合测试交流信号,会导致波形失真。

  -时间基准设置错误:时间基准设置过快或过慢,导致波形无法完整显示。

  -示波器触发设置问题:触发方式或触发电平设置不合理,导致波形显示不稳定。

  -示波器内部故障:示波器内部电路故障,例如放大器或滤波器故障,导致波形失真。

  3.测量结果不准确:

  -探头校准问题:探头没有进行校准或校准失效,导致测量结果偏差。

  -探头衰减系数错误:探头衰减系数设置错误,导致测量结果不准确。

  -示波器设置错误:测量参数设置错误,例如电压范围、时间基准、触发电平等。

  -示波器内部故障:示波器内部电路故障,导致测量结果失准。

  二、诊断与解决方法

  1.检查探头连接:首先检查探头是否连接牢固,连接线是否有断裂或松动。尝试重新连接探头,观察是否恢复正常。

  2.确认探头类型:检查探头类型是否与测试信号相匹配,例如高频信号需要使用高带宽探头。

  3.检查通道设置:确认通道设置为“ON”状态,并检查耦合方式、带宽、阻抗等设置是否正确。根据测试信号类型进行调整。

  4.检查探头校准:如果使用的是有源探头,需要确保探头已校准,或进行校准操作。

  5.检查示波器触发设置:调整触发方式和触发电平,以确保波形稳定显示。

  6.调整时间基准:根据信号频率选择合适的时间基准,确保波形完整显示。

  7.检查示波器设置:确保测量参数设置正确,例如电压范围、时间基准、触发电平等。

  8.更换探头:如果怀疑探头故障,可以使用其他探头进行测试。

  9.联系售后服务:如果以上方法无法解决问题,建议联系泰克官方售后服务,进行专业维修或更换。

  三、注意事项

  -在进行故障排查时,应先了解泰克示波器的手册,熟悉其操作方法和功能。

  -谨慎操作示波器,避免意外损坏或造成人身伤害。

  -如果无法自行解决问题,请及时联系专业人员进行处理。

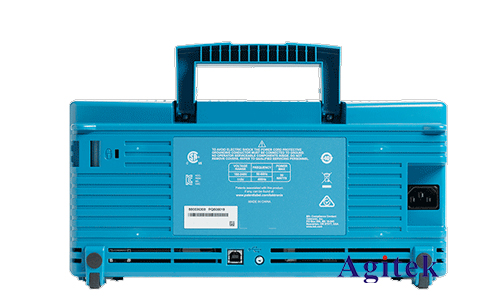

泰克示波器1通道异常:诊断与解决方法(图2)

  泰克示波器1通道出现异常可能是由多种因素造成的,需要根据具体情况进行诊断和解决。通过仔细检查探头连接、通道设置、探头校准等方面,大部分问题都可以得到解决。如果问题仍然存在,建议联系泰克官方售后服务进行专业维修或更换,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
