罗德与施瓦茨RTB2002示波器测量直流电压:从理论到实践

发布日期:2024-06-17 17:03:58         浏览数:

  罗德与施瓦茨RTB2002示波器以其高性能、多功能性和易用性,在科研、工程和教学领域被广泛应用。本文将详细介绍如何利用RTB2002示波器精确测量直流电压,并结合实际操作案例,帮助用户更好地理解和运用示波器进行直流电压测量。

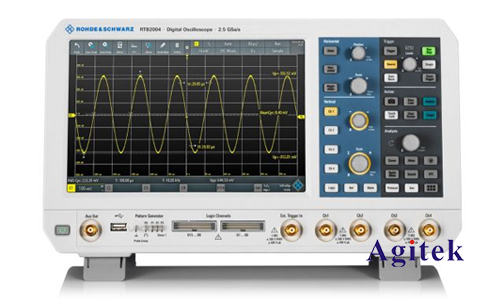

罗德与施瓦茨RTB2002示波器测量直流电压:从理论到实践(图1)

  一、直流电压测量原理

  直流电压是电流在一个方向上持续流动产生的电压。示波器通过测量电压信号的平均值来确定直流电压的大小。通常,示波器会将信号进行采样并计算采样值的平均值,以此来估计直流电压。

  二、RTB2002示波器直流电压测量功能

  RTB2002示波器内置多种测量功能,可以满足各种直流电压测量的需求。主要功能包括:

  平均值测量(Average):测量信号的平均值,直接显示直流电压。

  峰值测量(Peak):测量信号的最大值,可以用于检测直流电压信号中的峰值变化。

  有效值测量(RMS):测量信号的有效值,适用于测量交流信号和包含直流成分的信号。

  电压测量(Voltage):测量特定时间段内的电压值,可以用于观察直流电压信号的变化趋势。

  自动测量(Automeasure):自动识别并测量信号中的关键参数,包括直流电压、峰峰值电压、频率等。

  三、RTB2002示波器直流电压测量步骤

  1.连接信号源:将被测直流电压信号连接到示波器的探头。

  2.选择测量模式:选择"Average"或"Voltage"测量模式,根据需求选择测量时间段。

  3.调整信号显示:通过调整示波器的时间轴和垂直刻度,使信号清晰显示在屏幕上。

  4.进行测量:点击测量按钮,示波器会显示测量的直流电压值。

  5.校准探头:使用示波器内置的校准功能,确保探头的测量精度。

  四、直流电压测量注意事项

  探头类型:选择合适的探头,确保其能准确测量直流电压信号。

  接地:正确连接地线,避免干扰信号的测量。

  测量时间:选择合适的测量时间,确保信号稳定。

  示波器设置:根据信号特征,选择合适的示波器设置,例如时间轴、垂直刻度等。

  环境干扰:注意环境干扰,例如电磁干扰,并采取措施减少干扰。

  五、实际应用案例

  以下是一些利用RTB2002示波器测量直流电压的实际应用案例:

  电池电压测量:测量电池的电压,判断电池是否正常工作。

  电源电压测量:测量电源的输出电压,确保电源电压稳定。

  传感器信号测量:测量传感器输出的直流电压信号,获取传感器的测量数据。

  电路故障排查:测量电路中不同点的电压,帮助排查电路故障。

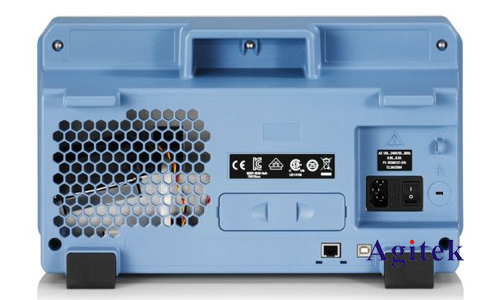

罗德与施瓦茨RTB2002示波器测量直流电压:从理论到实践(图2)

  罗德与施瓦茨RTB2002示波器是一款功能强大的仪器,可以轻松实现直流电压测量。掌握正确的测量方法和注意事项,可以有效提高测量精度和效率,为科研、工程和教学提供可靠的测量数据,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
