如何使用是德DSOX3022G示波器测量电流波形

发布日期:2024-06-17 17:26:52         浏览数:

  是德科技DSOX3022G示波器是一款功能强大的仪器,能够测量各种信号,包括电流波形。准确测量电流波形对于理解电路行为、故障排除和优化性能至关重要。本文将详细介绍使用DSOX3022G示波器测量电流波形的方法,并提供一些实用技巧。

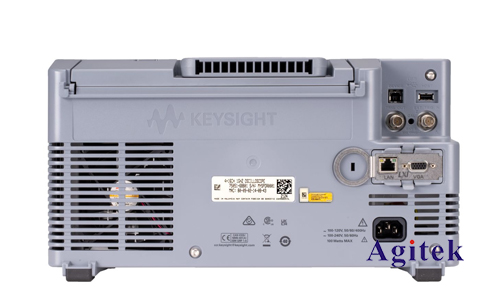

如何使用是德DSOX3022G示波器测量电流波形(图1)

  1.测量电流波形的必要条件

  在开始测量之前,需要确保具备以下必要条件:

  示波器:是德DSOX3022G示波器。

  电流探头:合适的电流探头,用于测量电流信号。

  被测电路:待测电流波形的电路。

  测试线:用于连接探头和被测电路的测试线。

  接地线:连接到电路接地端的接地线。

  2.连接电流探头

  选择合适的电流探头。电流探头的类型应与被测电流的范围和频率相匹配。

  将电流探头的夹钳连接到电路中需要测量电流的导线。确保夹钳紧密接触导线,以确保测量准确。

  将电流探头的输出连接到示波器上的输入通道。通常,电流探头的输出会使用BNC连接器。

  3.示波器设置

  选择合适的通道:根据连接的电流探头选择相应的示波器通道。

  设置时间刻度:调整时间刻度以观察电流波形的完整周期。

  设置电压刻度:根据电流探头的灵敏度和被测电流的幅值设置电压刻度。

  设置耦合方式:通常情况下,使用直流耦合方式。

  设置触发方式:选择合适的触发方式以稳定电流波形,例如边缘触发或斜率触发。

  设置带宽限制:如果被测电流信号包含高频噪声,可以使用带宽限制功能来减少噪声的影响。

  4.校准电流探头

  为了确保测量精度,需要校准电流探头。

  使用示波器自带的校准信号或外部校准信号进行校准。

  根据电流探头的说明书进行校准操作。

  5.测量和分析

  一旦完成连接和设置,就可以开始测量电流波形。

  观察示波器屏幕上的电流波形,并记录相关的参数,例如幅值、频率、相位等。

  使用示波器的测量工具,例如光标、测量函数等,对电流波形进行更详细的分析。

  6.安全注意事项

  在进行测量时,始终遵守安全操作规程。

  避免接触高压电路。

  使用合适的绝缘工具和安全设备。

  在开始测量之前,务必确认电路已断电。

  7.注意事项

  确保电流探头与被测导线紧密接触。

  避免探头与其他导线或金属物体接触。

  注意电流探头的极性,确保正确连接。

  如果测量结果不稳定,请检查连接和设置。

  使用示波器的自动设置功能可以帮助快速找到合适的测量参数。

如何使用是德DSOX3022G示波器测量电流波形(图2)

  使用是德DSOX3022G示波器测量电流波形是一项重要的技能,对于理解电路行为和故障排除非常重要。通过遵循本文提供的步骤和技巧,您可以轻松地测量和分析电流波形,并获得准确的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
