是德MSOX4034A示波器最大电流测量方法

发布日期:2024-06-18 17:32:16         浏览数:

  是德科技的MSOX4034A示波器是一款功能强大的仪器,可以用于测量多种信号参数,包括电压、电流、频率、相位等。测量最大电流是常见需求之一,本文将详细介绍使用MSOX4034A示波器测量最大电流的方法。

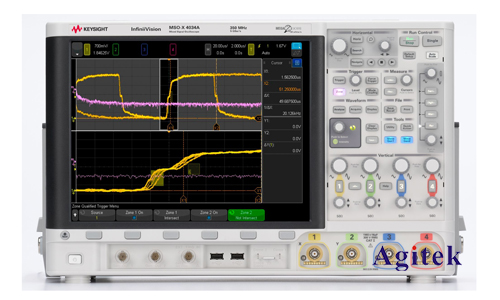

是德MSOX4034A示波器最大电流测量方法(图1)

  一、准备工作

  电流探头:首先需要一个合适的电流探头,例如是德N2880A或N2881A电流探头。电流探头的选择需根据被测电流的大小和频率范围进行选择。

  连接:将电流探头的输出端连接到示波器的输入通道,并按照说明书正确连接被测电路。

  示波器设置:进入示波器设置菜单,选择合适的通道,并设置探头的类型和增益。

  二、测量步骤

  1.启动示波器:打开示波器,并选择合适的测量模式,例如“时间域”模式。

  2.设置触发:设置合适的触发模式,例如“上升沿”触发,确保示波器能够准确地捕获被测信号。

  3.设置时间刻度:调整时间刻度,使被测信号的波形能够完整显示。

  4.设置电压刻度:调整电压刻度,使电流信号的幅度能够清晰可见。

  5.观察波形:观察电流信号的波形,找到最大电流值。

  6.测量:使用示波器提供的测量功能,例如“峰值”测量,获取最大电流的值。

  7.记录结果:记录测量结果,并进行分析。

  三、注意事项

  安全:在进行测量时,务必注意安全,避免触碰高压部件。

  探头匹配:选择与被测电流大小和频率范围相匹配的电流探头。

  接地:确保被测电路和示波器之间有良好的接地,避免信号干扰。

  校准:定期校准电流探头,确保测量结果的准确性。

  测量误差:测量过程中会存在误差,需要进行误差分析。

  四、技巧和建议

  使用示波器的自动测量功能:一些示波器提供自动测量功能,可以快速获取最大电流值。

  使用示波器的数学运算功能:示波器可以对信号进行数学运算,例如求导、积分等,帮助用户更加深入地分析电流信号。

  使用示波器的存储功能:可以将测量结果存储下来,方便后续分析和比较。

  使用示波器的打印功能:可以将测量结果打印出来,用于报告和文档。

是德MSOX4034A示波器最大电流测量方法(图2)

  使用是德MSOX4034A示波器测量最大电流是相对简单的操作,只要按照本文的步骤进行,并注意安全和注意事项,就可以准确地测量最大电流,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
